描述

    AT7219/AT7221 是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或64个独立的LED。芯片包括片上BCD译码器，多路扫描回路，段，字驱动器，8 * 8的静态RAM用来存储每一个数据。通过外部电阻设置LED的段电流.AT7221与SPI™ ，QSPI™ 以及MICROWIRE™ 相兼容，并且通过限制驱动电流变化斜率来减小电磁干扰。

    芯片包含150uA 的低功耗模式，模拟和数字亮度调节控制，扫描限制寄存器容许用户显示1-8位数据，测试模式可以让所有的LED发光。

器件特性

    10MHZ 连续串行接口

    独立LED的段控制

    可选BCD译码器

    150uA低功耗关断模式

    数字与模拟亮度调节控制

    上电保护模式

    共阴LED驱动器

    限制驱动电流变化斜率减小EMI（AT7221）

    兼容SPI™ 、QSPI™ 以及MICROWIRE™ 接口（AT7221 ）

    24脚的DIP和SO封装

应用领域

    条线图显示

    仪表面版

    工业控制

    LED 矩阵显示

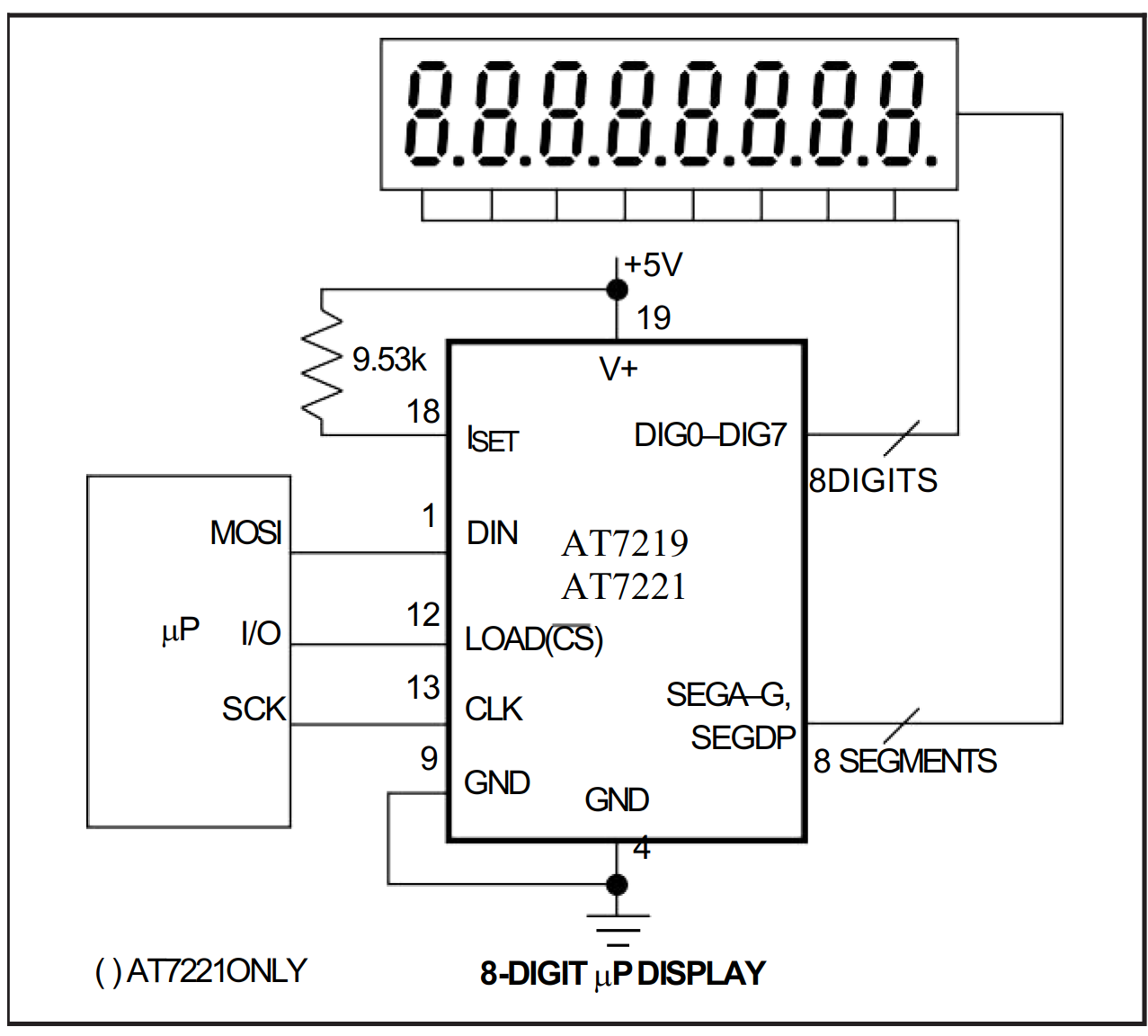

应用电路
