描述

    AT8860 是一款驱动高亮度LED 的降压恒流驱动芯片，能够提供1A可调整输出电流。AT8860 外部采用极少的元器件，为MR16 LED灯杯、LED 舞台灯、车载LED 灯、太阳能LED 灯和LED 路灯提供一个极高性价比的解决方案。AT8860输入电压范围从5 伏到40伏，输出电流通过采样电阻设定，单颗LED 最大输出电流可达1000 毫安。 AT8860 采用的恒流控制方法使得LED 电流精度高达±3％。AT8860 通过ADJ 引脚接受0.5-2.5V 的模拟调光以及频率范围很宽的PWM 调光。当DIM 的电压低于0.3V 时，功率开关关断，AT8860 进入极低工作电流的待机状态。 AT8860 内置功率开关，根据不同的输入电压，AT8860 可以驱动多颗1 瓦或单颗3 瓦的LED，能处理高达36W的输出功率，适用于各种高功率LED照明应用。AT8860 包含过温保护功能。 AT8860 采用SOT89-5、ESOP8、SOP8三种封装。

    这款LED驱动器的散热增强型结构的效率高达95%，高度的组件集成可创建组件少、配置简单的紧凑LED照明解决方案。AT8860还集成了一个40V的NDMOS开关和高端电流检测电路，以设置与外部检测电阻器相关的平均输出电流。当需要控制LED亮度时，外部直流电压或PWM控制信号可被加在ADJ引脚上，从而上下调整输出电流。该驱动器的内置PWM滤波器可通过控制输入/输出电流的上升实现软启动功能。利用外部电容器还可以进一步延长软启动时间。只要在ADJ引脚加上低电压，即可关掉输出，将器件设置在低电流待机模式下。

    AT8860的额定工作温度范围为-40℃到125℃，可处理高达40V的电压流入，适用于基于LED的汽车、工业、紧急救助、建筑照明电路及日常照明应用。当LED处于开路状态时，线圈电流会流经外部箝位二极管，以确保驱动器不会损坏。

特点

•     高达40V的工作电压,更加安全,适应性更广；

•     电流驱动能力1A,可以负载1W或者3W的LED；

•     恒流效果稳定,不受电压波动影响；

•     外围器件简单，效率极高,高达95%；

•     过温保护和过流保护,让系统更安全；

•     封装SOT89-5、SOP8、ESOP8；

应用

•     MR16/11 LED射灯代替卤素灯

•     车载LED 灯

•     LED 舞台灯

•     太阳能LED 灯

•     LED 信号灯

•     LED 路灯

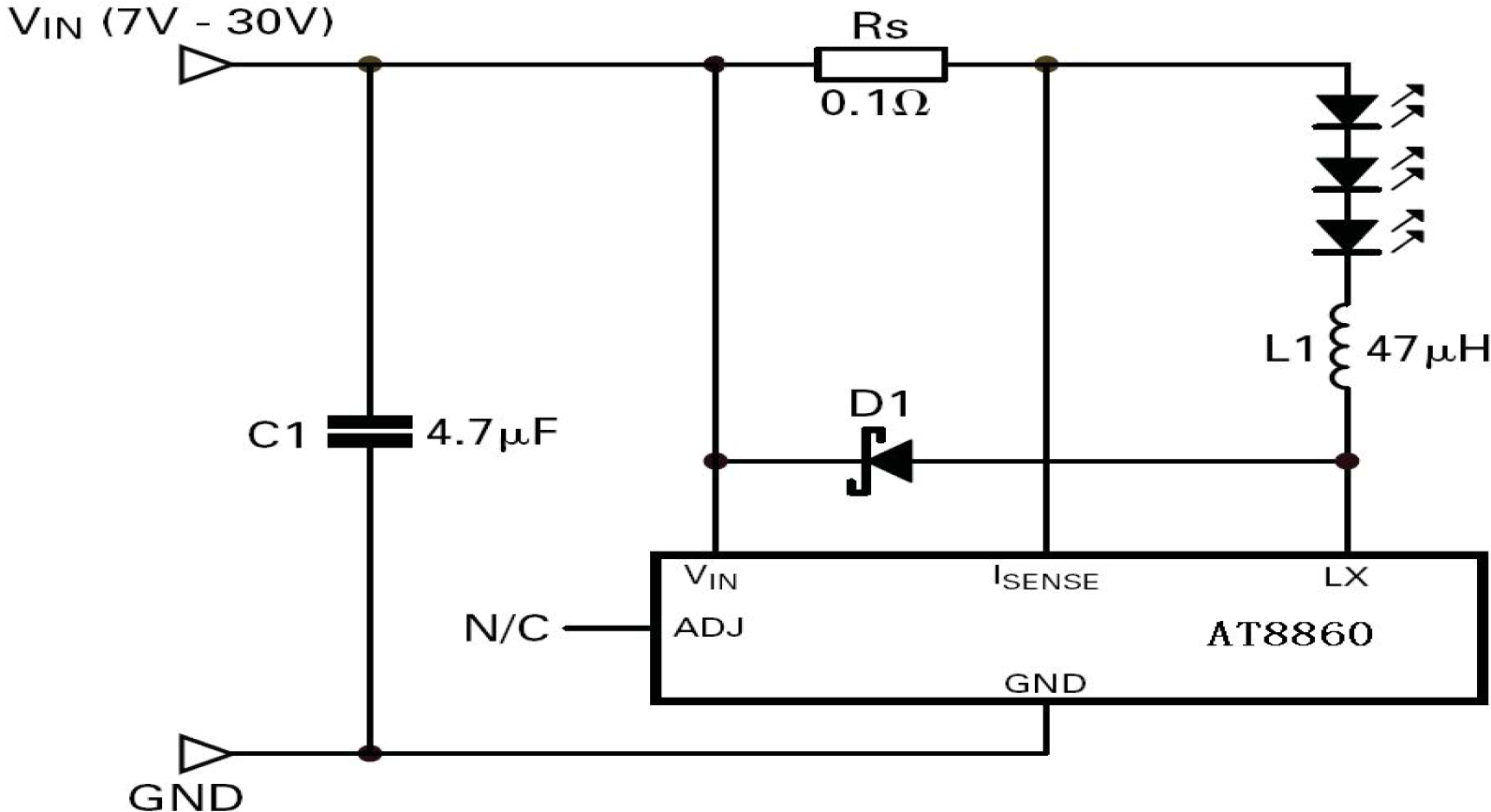

• 典型应用电路
