描述

    AT9532是一款16位I²C总线和SMBus I/O扩展器，针对RGB混色和背光应用以256个离散步长对LED进行调光而优化。AT9532包含一个内部振荡器，该振荡器具有两个用户可编程的闪烁速率和占空比，并耦合至输出PWM。通过将闪烁频率设置得足够高（>100 Hz）以使其看不到闪烁，然后使用占空比来改变LED点亮的时间，从而改变通过LED的平均电流，来控制LED的亮度。初始设置序列为每个单独的PWM编程两个闪烁速率/占空比。从那时起，只需要总线主控发出一个命令即可打开，关闭，闪烁速率1或闪烁速率2。根据编程的频率和占空比，闪烁速率1和闪烁速率2将使LED点亮。会以不同的亮度出现或以1.69秒的时间闪烁。漏极开路输出直接驱动LED，最大输出灌电流为每位25 mA，每个封装为200mA（每八进制为100 mA）。要以大于1.69秒的时间使LED闪烁，总线主控器（MCU，MPU，DSP，芯片组等）必须发送重复的命令来打开和关闭LED，就像使用NXP等常规I/O扩展器时所做的那样。半导体PCF8575或PCA9555。任何不用于控制LED的位都可以用于通用并行输入/输出（GPIO）扩展，当ACPI电源开关，传感器，按钮，警报监控，风扇需要附加I/O时，这提供了一种简单的解决方案。低电平有效的硬件复位引脚（RESET）和上电复位（POR）将寄存器初始化为默认状态，全为零，从而将位设置为高电平（LED熄灭）。AT9532的三个硬件地址引脚允许八个设备在同一总线上运行。

特征

    16个LED驱动器（开，关，以可编程速率闪烁）

    两个可选的，完全可编程的眨眼速率（频率和占空比），介于0.591Hz和152Hz（1.69秒和6.58毫秒）之间

    256级亮度

    未用作LED驱动器的输入/输出可用作常规GPIO

    内部振荡器不需要外部组件

    与SMBus兼容的I2C总线接口逻辑

    内部上电复位

    SCL/SDA输入上的噪声滤波器

    低电平有效复位输入

    16个漏极开路输出直接将LED驱动至25 mA

    受控的边沿速率可最大程度地减少地面反弹

    上电无故障

    支持热插入

    低待机电流

    工作电源电压范围为2.3V至5.5V

    0 Hz至400 kHz时钟频率

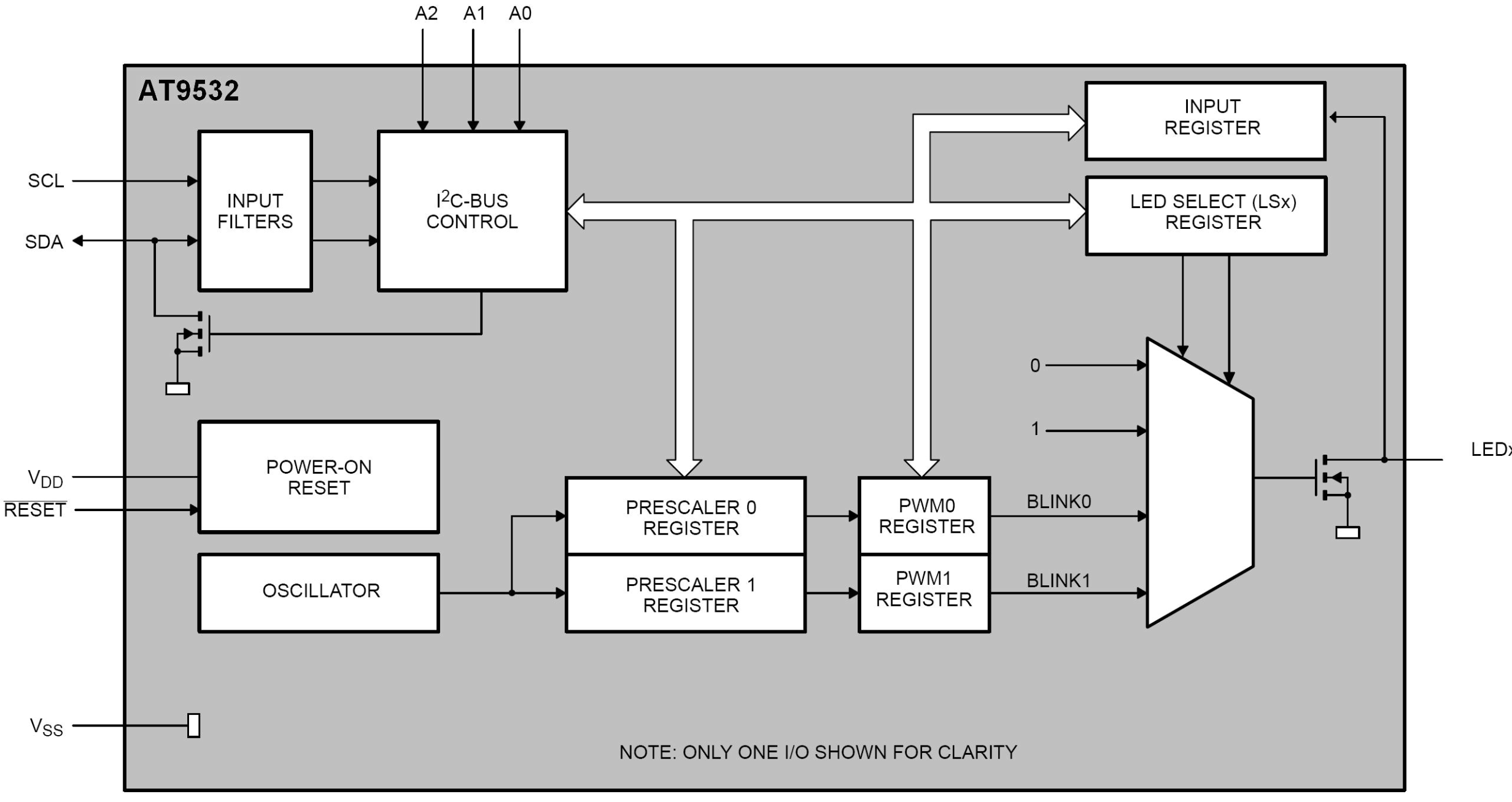

框图

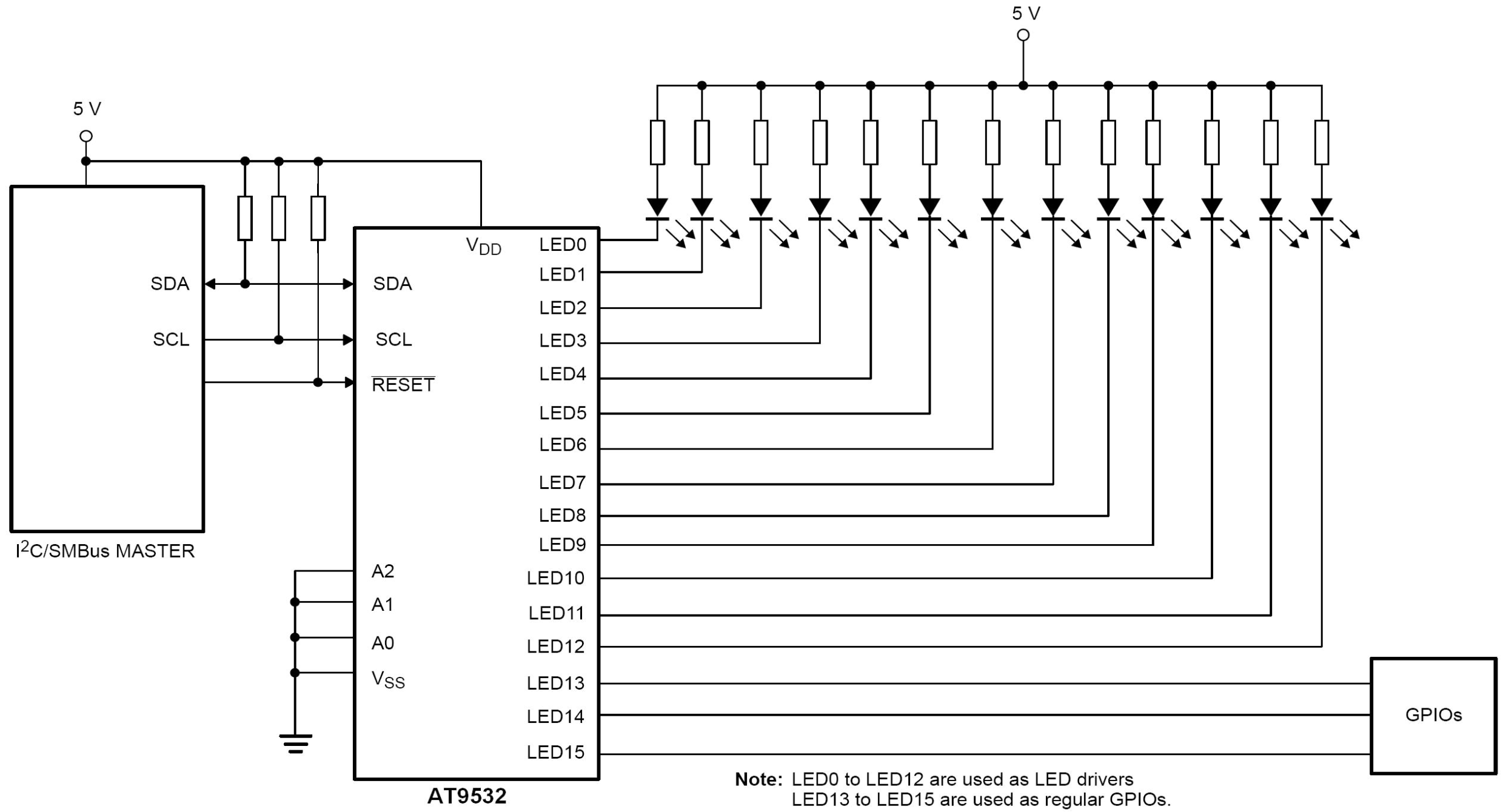

典型应用电路
