一般说明

    AT9236由36个恒定电流通道组成，每个通道均具有独立的PWM控制，设计用于驱动LED，PWM频率可以为3kHz或22kHz。 每个通道的输出电流可以通过一个外部电阻设置为最大38mA（最大值），并可以分别以1、1/2、1/3和1/4的比例缩放。 通过I²C接口改变PWM占空比，每个通道的平均LED电流可以256级变化。

    可以通过将SDB引脚拉低或使用软件关闭功能来降低功耗来关闭芯片。

    AT9236采用QFN-44（5mm×5mm）封装。 在-40℃至+ 85℃的温度范围内，它的工作电压为2.7V至5.5V。

特征

    2.7V至5.5V电源

    I²C接口，自动地址递增功能

    四个可选的I²C地址

    内部复位寄存器

    256级PWM调制LED亮度

    每个通道均可独立控制

    每个通道可以分别按1、1/2、1/3和1/4缩放

    PWM频率可选

    3kHz（默认）

    22kHz的

    -40°C至+ 85°C温度范围

    QFN-44（5mm×5mm）封装

应用领域

•     手机和其他用于LED显示屏的手持设备

•     家用电器中的LED

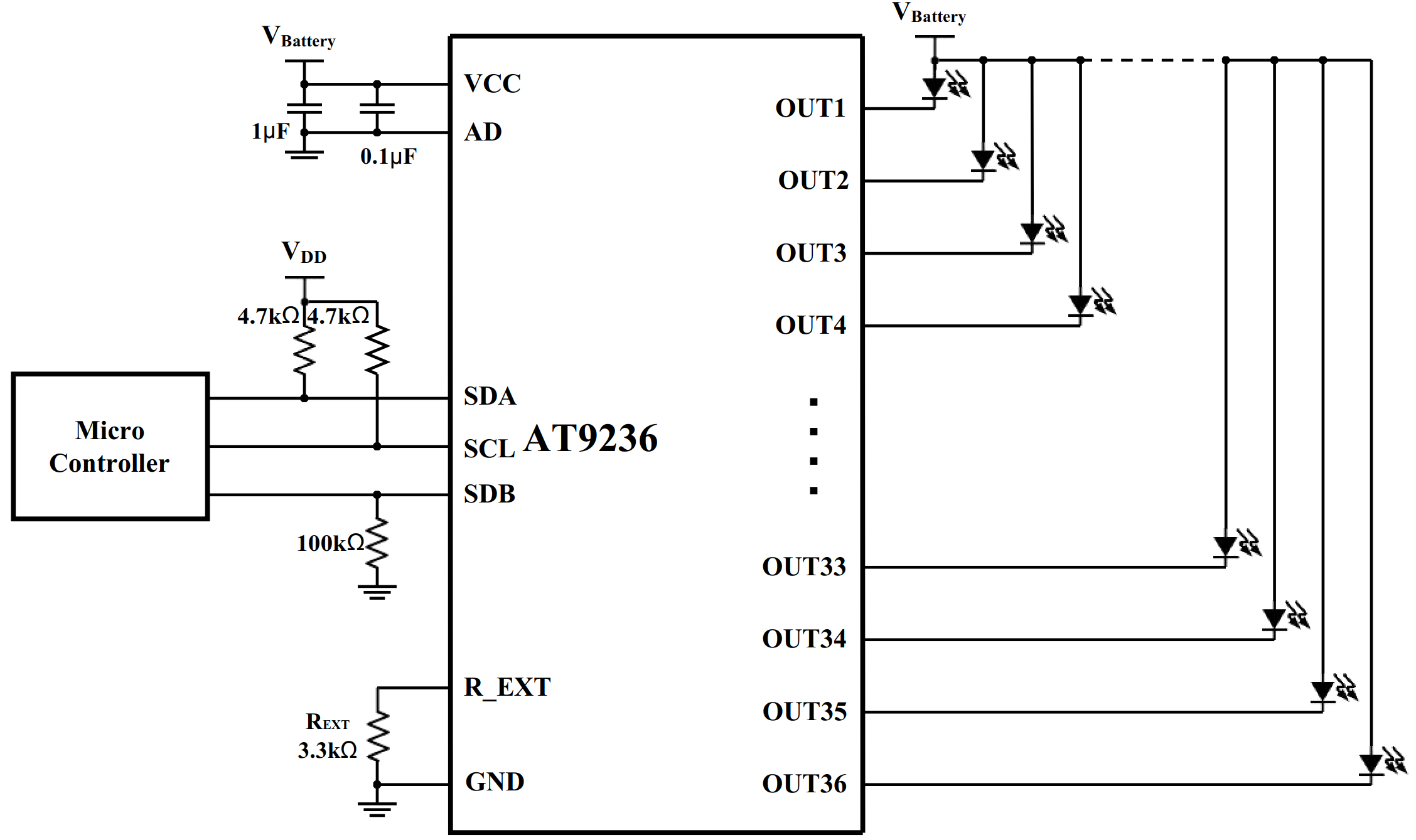

• 典型应用电路

•
