概述

      AT705/706/707/708/813L是多功能微处理器（μP）监控芯片。该系列芯片能有效监控微处理器系统的供电电压或电池电压，还集成了微处理器手动复位电路、独立的看门狗定时器（WDT）、电压预警电路，具有很高的可靠性和精确性。在电源电压跌至某一阈值时复位信号有效，阈值电压可选范围为4.5~4.8V。

      AT705/706/707/708/813L采用8脚封装DIP-8和SOP-8，可广泛应用于家用电器、工控电子系统、嵌入式控制器电路、便携式电池供电设备、智能仪器仪表、汽车电子等领域。

器件特性

• AT705/706/707/708的复位信号在电源电压低至1.1V时仍能维持可靠的低电平输出；

• 看门狗定时器的溢出时间典型值为1.6s(AT705/706/813L）；

• 可对指定电压进行监控，并发出预警信号；

• 当电源电压低于芯片的阈值电压时，复位信号将有效，；

• 复位脉冲宽度典型值200ms；

• 手动复位引脚可外接手动复位按键使复位信号有效，复位信号的输出可消除机械按键抖动影响；也可接WDT输出引脚、电压预警输出引脚或者外接逻辑电路，使AT705/706/707/708/813L在希望的条件下自动复位微处理器；

• I/O引脚电平与TTL/CMOS兼容；

• 与MAXIM公司的MAX705/706/707/708/813L完全兼容。

• 应用案例

• Computers

• Controllers

• Intelligent Instruments

• Critical μP Power Monitoring

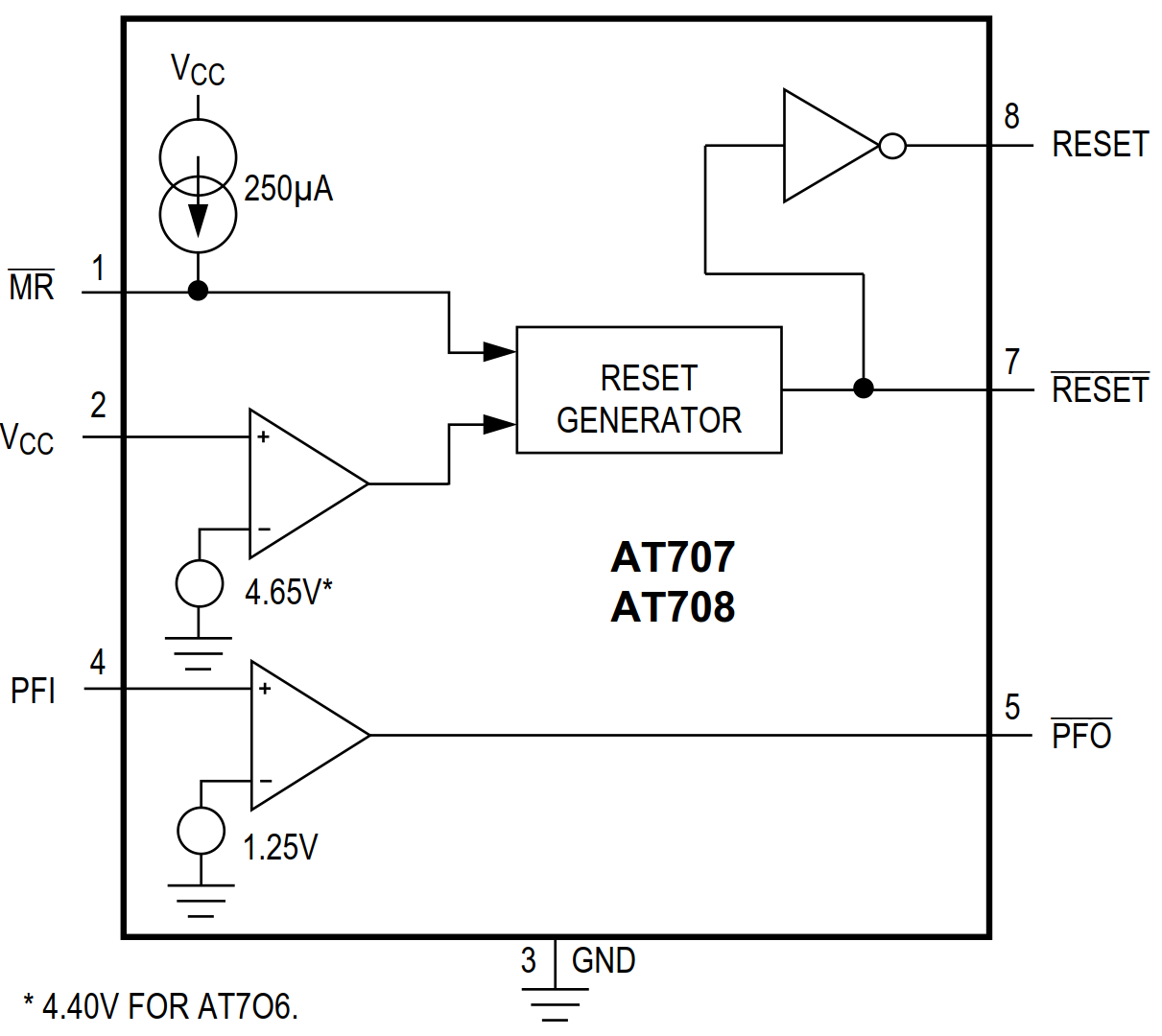

Block Diagram
