描述

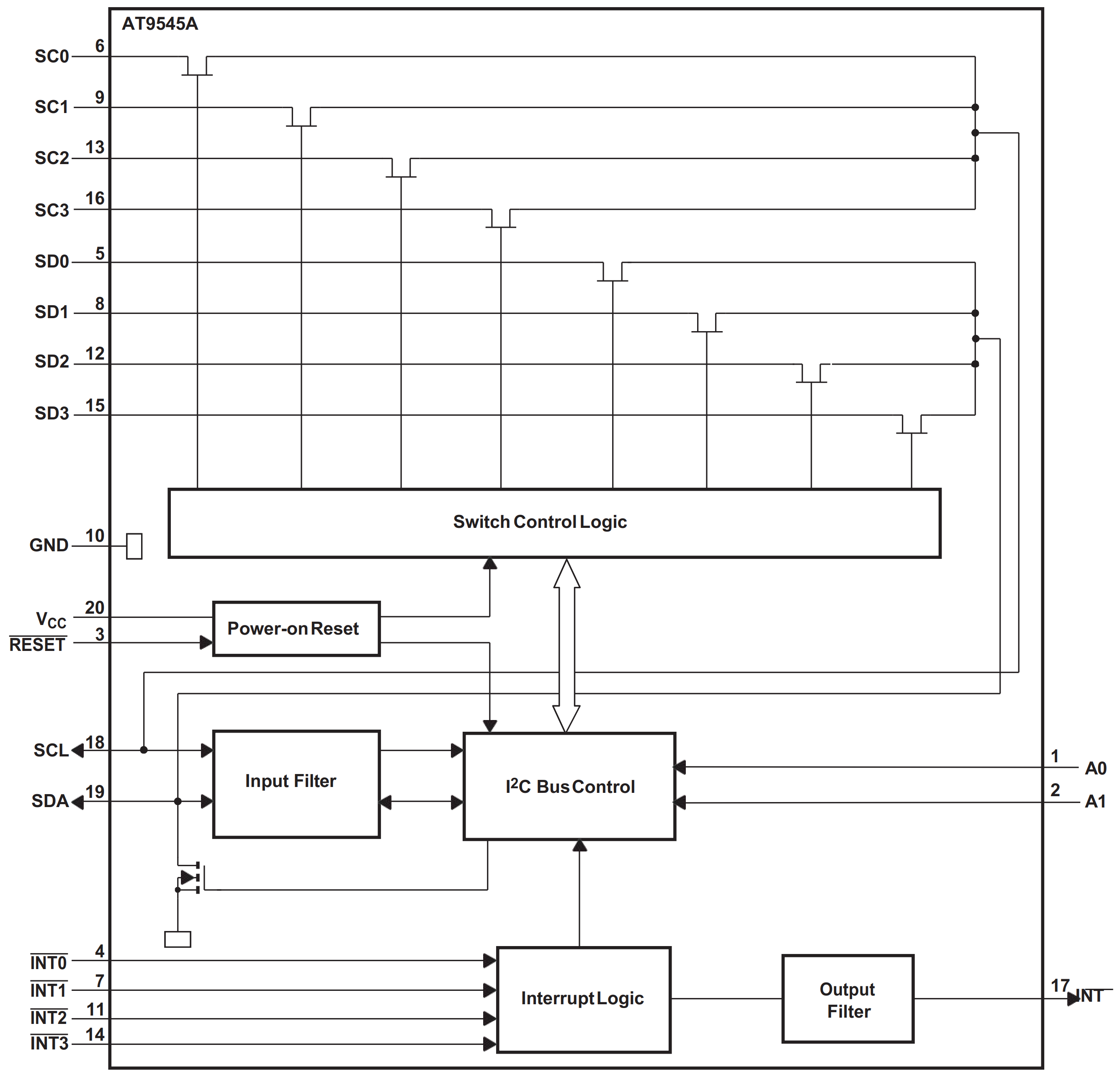

    AT9545A/45B/45C是一个四路双向翻译开关，可通过I²C总线。 SCL/SDA上游对成扇形散布到四个下游对或通道。可以选择任何单个SCx/SDx通道或通道组合，具体取决于可编程控制寄存器的内容。提供了四个中断输入INT0至INT3，每个中断输入对一个。一个中断输出INT用作四个中断输入的AND。

    低电平有效复位输入使 AT9545A/45B/45C可以从下游I²C总线之一处于低电平状态的情况下恢复。将RESET引脚拉至低电平可复位I²C总线状态机，并取消选择所有通道，内部上电复位功能也是如此。

    开关的通过门的构造使得V_DD引脚可用于限制 AT9545A/45B/45C 通过的最大高电压。这样可以在每对电缆上使用不同的总线电压，从而1.8V或2.5V或3.3V的部件可以与5V的部件通信，而无需任何额外的保护。外部上拉电阻将总线上拉至每个通道所需的电压电平。所有I/O引脚均耐5V电压。

    除了从地址的固定部分之外，AT9545A，AT9545B和AT9545C相同。

特征

    1对4双向平移开关

    I²C总线接口逻辑； 与SMBus标准兼容

    4个低电平有效中断输入

    低电平有效中断输出

    低电平有效复位输入

    2个地址引脚，可在I2C总线上最多支持4个设备

    备用地址版本A，B和C允许总线上的多达12个设备用于较大的系统或解决地址冲突

    通过I²C总线进行通道选择，任意组合

    取消选择所有开关通道的上电

    低罗恩开关

    允许在1.8 V，2.5 V，3.3 V和5 V总线之间进行电压电平转换

    上电无故障

    支持热插入

    低待机电流

    工作电源电压范围为2.3 V至5.5 V

    5 V耐压输入

    0 Hz至400 kHz时钟

典型应用
