描述

    AT9548A是通过I²C总线控制的八路双向转换开关。SCL/SDA上游对成扇形散布到八个下游对或通道。可以选择任何单个SCx/SDx通道或通道组合，具体取决于可编程控制寄存器的内容。

    激活的LOW复位输入使AT9548A从下游I²C总线之一处于LOW状态的情况下恢复。将RESET引脚拉至低电平会复位I²C总线状态机，并使所有通道都被取消选择，内部上电复位功能也是如此。

    开关的通过门的构造使得V_DD引脚可用于限制AT9548A将通过的最大高电压。这样可以在每对电缆上使用不同的总线电压，从而1.8V或2.5V或3.3V的部件可以与5V的部件通信，而无需任何额外的保护。外部上拉电阻将总线上拉至每个通道所需的电压电平。所有I/O引脚均耐压6V。

特征

    8选1双向翻译开关

    I²C总线接口逻辑； 与SMBus标准兼容

    低电平有效复位输入

    三个地址引脚，可在I²C总线上最多支持八个设备

    通过I²C总线进行通道选择，任意组合

    取消选择所有开关通道的上电

    低罗恩开关

    允许在1.8 V，2.5 V，3.3 V 和5 V总线之间进行电压电平转换

    上电无故障

    支持热插入

    低待机电流

    工作电源电压范围为2.3 V至5.5 V

    6V耐压输入

    0 Hz至400 kHz时钟频率

    ESD保护超过每个JESD22-A114 2000 V HBM和每个JESD22-C101 1000 V CDM

    闩锁测试已按照超过100 mA的JEDEC标准JESD78进行

    提供三种封装：SO24，TSSOP24和HVQFN24

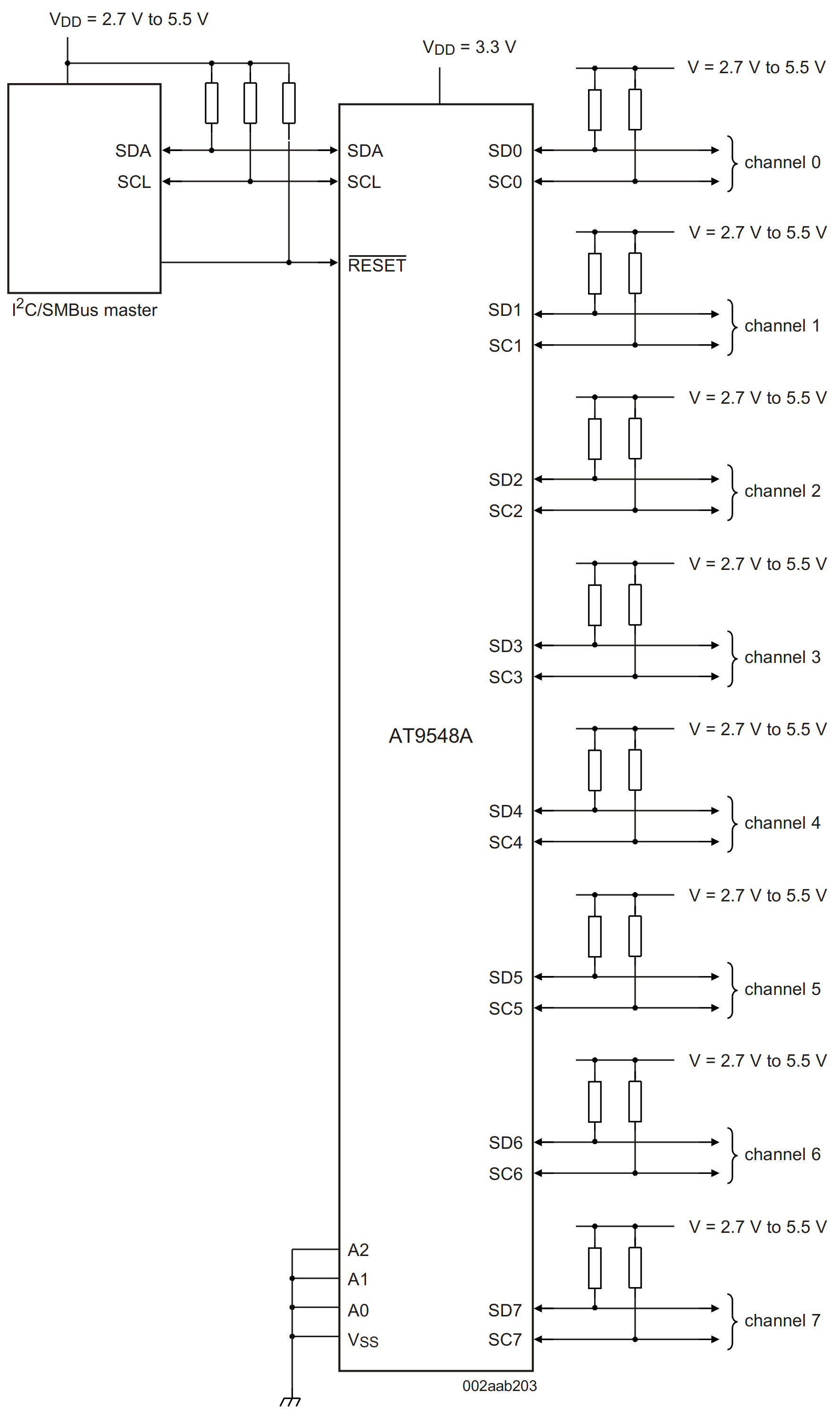

典型应用
