AT9555
Part Number Description ESD Protect.(±KV) Tx EN Rx EN ICC (Shutdn)(μA) Tx/Rx Duplex VSUPPLY(V) ICC(mA)(mA) Data Rate (kbps) Pin/Package
AT9555 123 15 No No 2.8 1Tx + 1Rx Half 3.3-5 8 32000 TSSOP24 QFN24

描述

    AT9555是一款24引脚CMOS器件,可为I2C总线 SMBus应用提供16位通用并行输入/输出(GPIO)扩展,并且是为增强AnalogTek Semiconductors的I2C总线I/O扩展器系列而开发的。这些改进包括更高的驱动能力,5V I/O容限,更低的电源电流,单独的I/O配置以及更小的封装。当ACPI电源开关,传感器,按钮,LED,风扇等需要额外的I/O时,I/O扩展器提供了一种简单的解决方案。

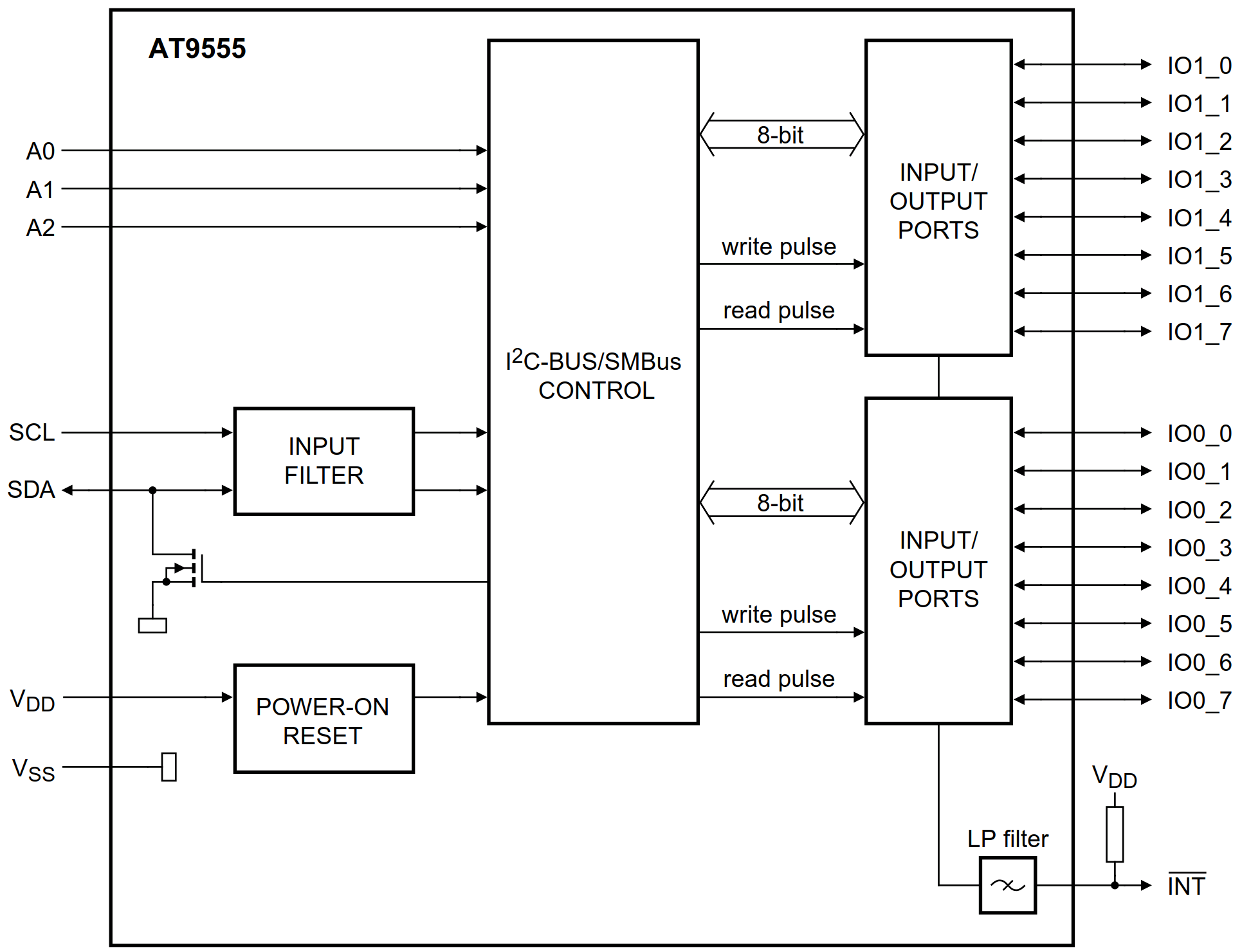

    AT9555由两个8位配置(输入或输出选择)组成。输入,输出和极性反转(高电平有效或低电平有效)寄存器。通过写入I/O配置位,系统主机可以将I/O启用为输入或输出。每个输入或输出的数据都保存在相应的输入或输出寄存器中。读寄存器的极性可以用极性反转寄存器反转。系统主机可以读取所有寄存器。尽管引脚对引脚和I2C总线地址与AT8575兼容,但由于增强功能,需要更改软件。

    当任何输入状态与其对应的输入端口寄存器状态不同时,AT9555的漏极开路中断输出将被激活,并用于向系统主机指示输入状态已更改。上电复位会将寄存器设置为其默认值,并初始化设备状态机。

    三个硬件引脚(A0,A1,A2)改变固定的I2C总线地址,最多允许八个设备共享同一I2C总线/ SMBus。AT9555的固定I2C总线地址与AT9554相同,任何组合中最多允许八个设备共享同一I2C总线/ SMBus。

特征

  •     工作电源电压范围为2.3 V至5.5 V

  •     5V耐压I/O

  •     极性反转寄存器

  •     低电平有效中断输出

  •     低待机电流

  •     SCL/SDA输入上的噪声滤波器

  •     上电无故障

  •     内部上电复位

  •     16个I/O引脚,默认为16个输入

  •     0 Hz至400 kHz时钟频率

  •     ESD保护超过JESD22-A114的2000V HBM,JESD22-A115的200V MM和JESD22-C101的1000V CDM

  •     闩锁测试已按照超过100 mA的JEDEC标准JESD78进行

  •     提供六种封装:DIP24,SO24,SSOP24,TSSOP24,HVQFN24和HWQFN24

典型应用
