概述

    AT3243芯片是符合EIA/TIA-232规范，供电电压为3V到5.5V的RS-232接收发送器件，即使供电电压低到3V，也可以满足V.28/V.24规范。可以应用到各种低电压、低功耗要求的RS232系统中，在最差负载条件下也保证了250kpbs以上的传输速率，兼容于单独的3.3V系统，3.3V和5V混合系统，以及5V系统下的应用。

    AT3232提供三路RS-232信号的发送和五路信号的接收，同时提供一个相同的接收信号输出实现系统的唤醒功能。该器件同时具有自动待机功能，当外围器件被关闭或者RS-232离线时，芯片自动关闭片内供电电源和驱动电路；当有效的RS-232信号电压出现在接收端后，自动恢复正常工作。

主要特性

•     RS-232接口端15KV的ESD保护能力

•     完全兼容于MAX3232、ICL3232等

•     低电压，低工作电流

•     高效的电荷泵电路只需要四个0.1uF的电容

•     手动和自动待机功能

•     接收信号端采用了噪声抑制电路

•     最低数据速率：250kbps

•     最小信号转换速率：6V/uS

• ORDERING INFORMATION

• TA	PACKAGE (1)		ORDERABLE PART NUMBER
  –55°C to 125°C	SSOP – 28	Reel of 2000	AT3243EAI
  	TSSOP – 28	Reel of 2000	AT3243EUI

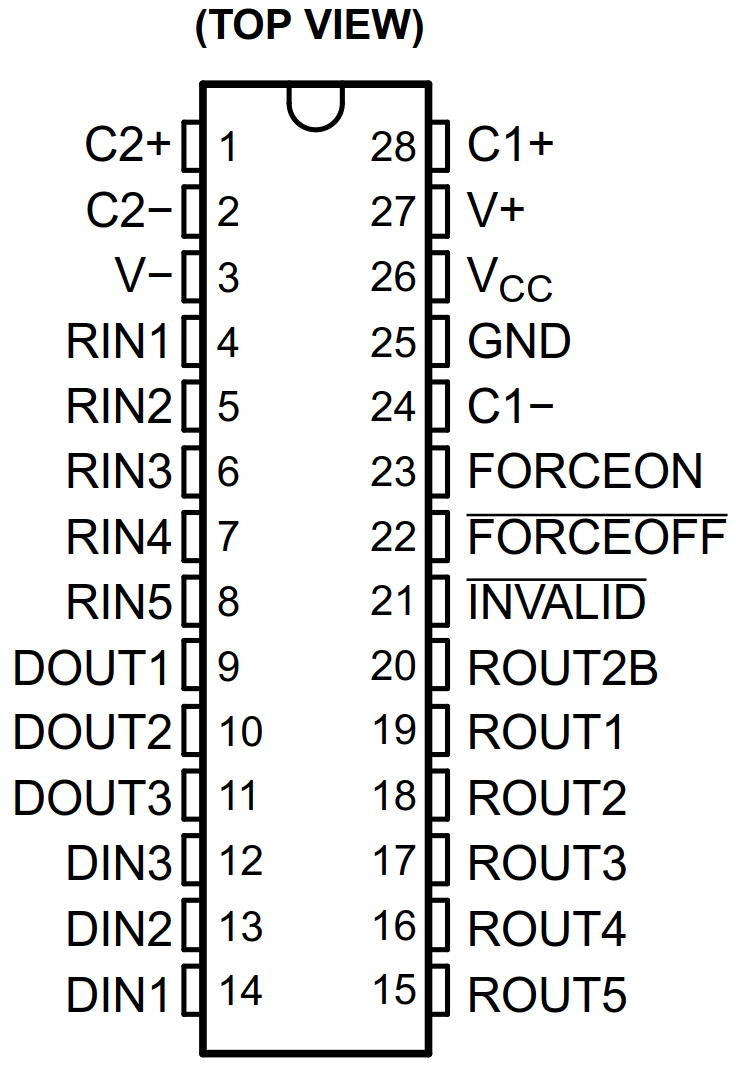

• DB OR PW PACKAGE

•

典型应用电路
