描述

    AT3232E器件包括两个线路驱动器，两个线路接收器以及一个双电荷泵电路，该电路具有±15kV IEC ESD保护引脚至引脚（串行端口连接引脚，包括GND).该设备符合232的要求，并在异步通信控制器和串行端口连接器之间提供电接口。电荷泵和四个小型外部电容器允许在3V至5.5V单电源下工作。 这些器件以高达250kbit/s的数据信令速率和最大30V/µs的驱动器输出压摆率工作。

特征

    RS-232总线引脚的ESD保护

    ±15 kV（HBM）

    ±8 kV（IEC61000-4-2，接触放电）

    ±15 kV（IEC61000-4-2，气隙放电）

    达到或超过TIA/EIA-232-F和ITUv.28标准的要求

    使用3V至5.5V V_CC电源工作

    最高可运行250 kbit/s

    两个驱动程序和两个接收器

    低电源电流。 。 。 典型值300 µA

    外部电容器。 。 。 4×0.1 µF

    接受具有3.3V电源的5V逻辑输入

    引脚兼容替代高速

    设备（1Mbit/s）SNx5C3232

应用领域

•     电池供电系统

•     掌上电脑

•     笔记本电脑

•     手提电脑

•     掌上电脑

•     手持设备

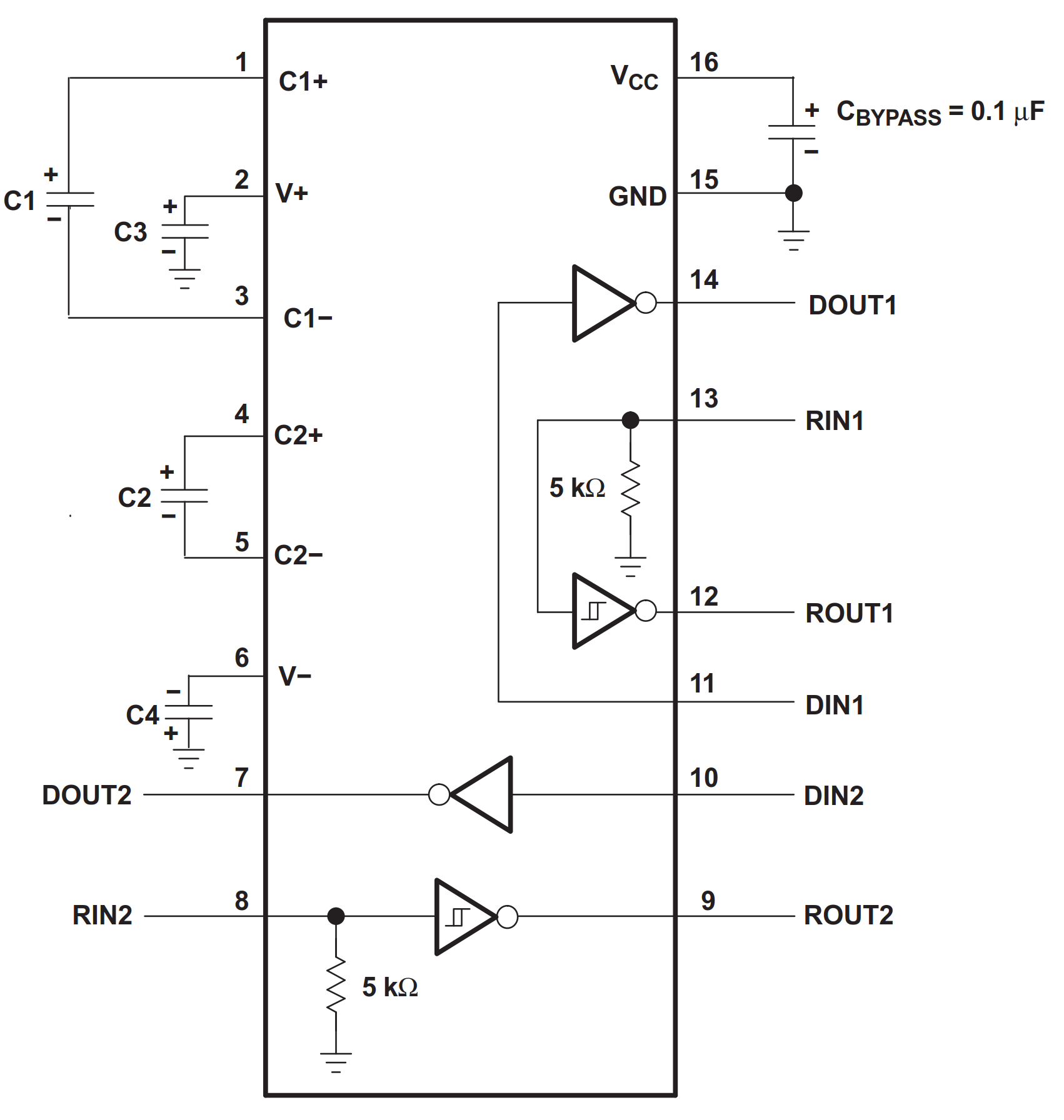

应用信息
