一般说明

    AT16C554/554D（554）是一个四通道通用异步收发器（UART），具有16个字节的发送和接收FIFO，可选的接收FIFO触发电平和高达1.5 Mbps的数据速率。 每个UART都有一组寄存器，可为用户提供操作状态和控制，接收器错误指示以及调制解调器串行接口控制。内部环回功能允许进行板载诊断。554提供64引脚LQFP和68引脚PLCC封装。 64针封装仅提供16模式接口，而68针封装则提供了额外的68模式接口，可轻松与Motorola处理器集成。AT16C554CQ64（64引脚）提供三态中断输出，而AT16C554DCQ64提供连续的中断输出。 554在单个集成芯片上结合了16C554和68C554的封装接口模式。

特征

    与行业标准ST16C454，ST68C454，ST68C554，TI的TL16C554A，飞利浦的SC16C554B和Exar的ST16C554/554D引脚兼容

    英特尔或摩托罗拉数据总线接口选择

    四个独立的UART通道

    寄存器组兼容16C550

    5V时的数据速率高达1.5 Mbps

    3.3V时的数据速率高达500 Kbps

    16字节发送FIFO

    具有错误标签的16字节接收FIFO

    4种可选的RX FIFO触发电平

    完整的调制解调器接口

    2.97V至5.5V电源操作

    晶体振荡器或外部时钟输入

应用领域

•     便携式电器

•     电信网络路由器

•     以太网路由器

•     蜂窝数据设备

•     工厂自动化和过程控制

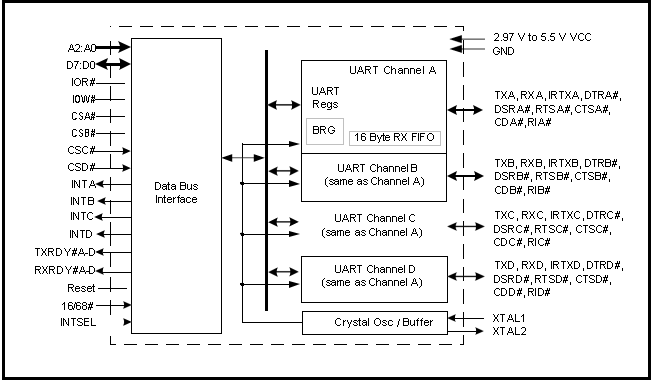

框图
