描述

     AT9873是CMOS实时时钟，具有内置的中断生成功能。该产品通过I²C接口连接到CPU，并配置为将时间和日历数据串行传输到CPU。还集成了高精度振荡调节电路，该电路能够通过数字方法调节时间计数，并校正晶体振荡器的振荡频率偏差。

特征

     通过I²C接口连接到CPU

     时间（小时･分钟･秒，可选择12小时和24小时模式设置）

     日历（年･月･日･周）

     周期性中断功能

    （INTRB的输出，从1秒到1个月不等）

    报警中断功能

    （星期几Format小时-分钟以设置格式，从INTRB输出）

    振荡停止感测功能

    32.768 kHz时钟输出

    （带有控制引脚的32KOUT输出）

     ±30秒调节功能

     到2099年的Le年自动识别

     内置振荡稳定电容器（CG，CD）

     高精度振荡调整电路

重要特征

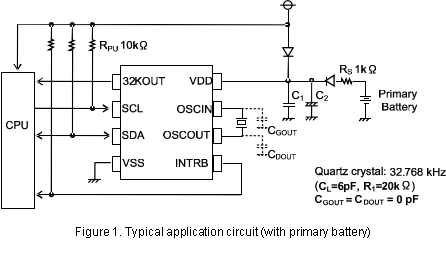

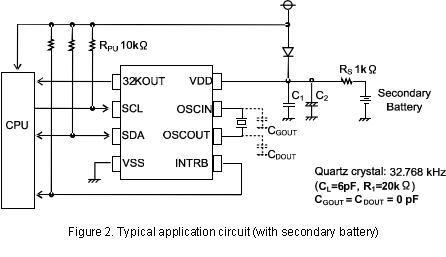

典型电路
