描述

    AT8591是一款单芯片，单电源，低功耗8位CMOS数据采集设备，具有四个模拟输入，一个模拟输出和一个串行I²C总线接口。 三个地址引脚A0，A1和A2用于对硬件地址进行编程，从而允许使用多达八个连接到I²C总线的设备，而无需其他硬件。 通过两线双向I²C总线串行传输与设备之间的地址，控制和数据。

    该器件的功能包括模拟输入多路复用，片上跟踪和保持功能，8位模数转换和8位数模转换。 最大转换率由I²C总线的最大速度给出。

特征

•     单电源

•     工作电源电压2.5 V至6.0 V

•     低待机电流

•     通过I²C总线进行串行输入和输出

•     通过3个硬件地址引脚选择I2C地址

•     I²C总线速度给定的最大采样率

•     4个模拟输入可配置为单端或差分输入

•     自动增加频道选择

•     模拟电压范围为VSS至VDD

•     片内跟踪和保持电路

•     8位逐次逼近式A/D转换

•     一个模拟输出的乘法DAC。

应用领域

•     供应监控

•     参考设定

•     模拟控制回路

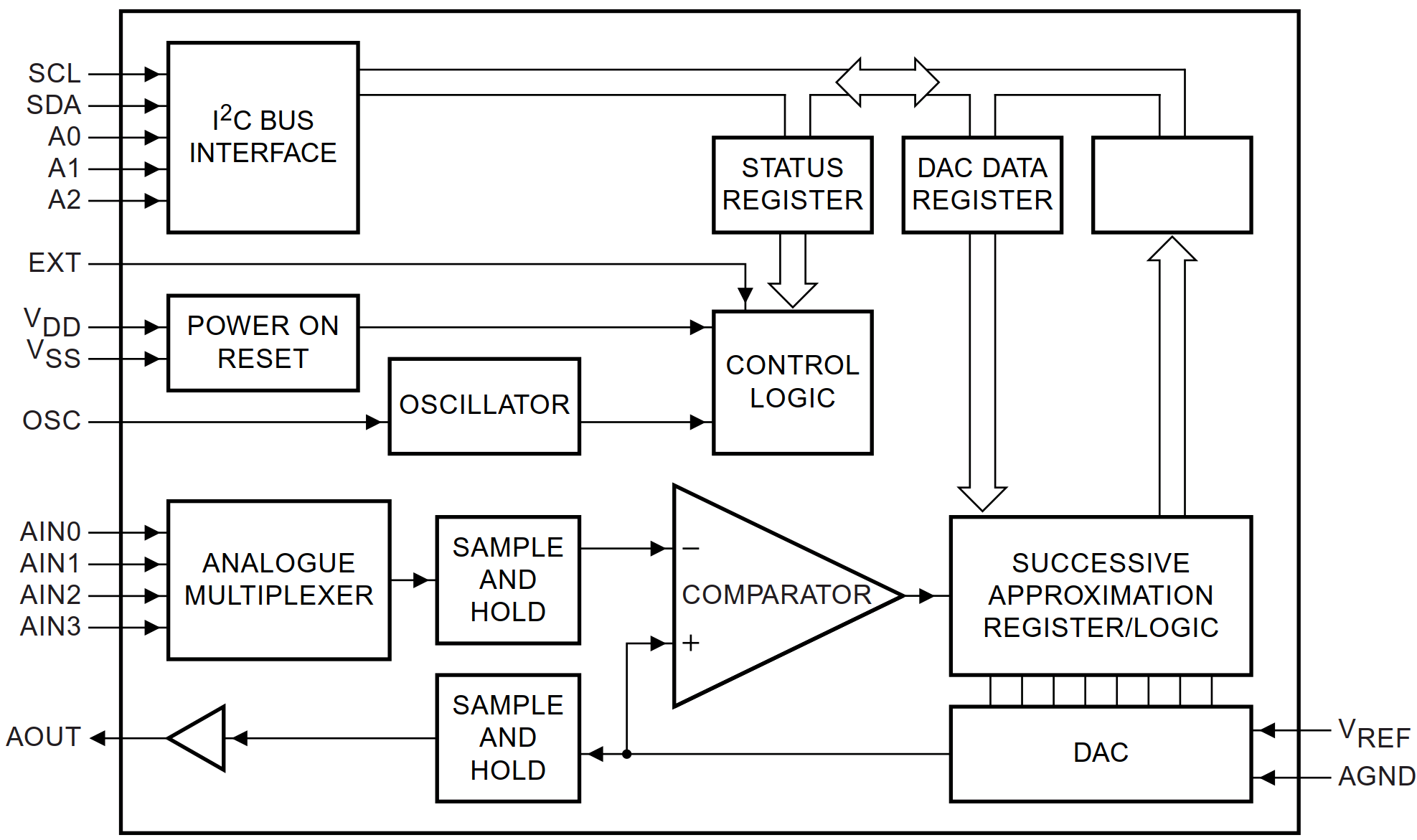

框图
