描述

     AT5027XX系列是微型晶体振荡器模块IC。 振荡器电路级具有电压调节器驱动，与现有器件相比，显着降低了电流消耗和晶振电流，并显着降低了振荡器特性对电源电压的依赖性。

Features

    宽范围的工作电源电压：1.60V至3.63V

    稳压驱动振荡器电路，可降低功耗和晶体驱动电流

    针对小型晶体单元的优化的低晶体驱动电流振荡

    AT5027A×WF系列：倒装芯片粘接

    AT5027B×DE系列：用于引线键合（Ⅰ型）

    AT5027C×DE系列：用于引线键合（Ⅱ型）

    推荐的振荡频率范围

    低频版本：20MHz至60MHz

    高频版本：60MHz至100MHz

    多级分频器，支持低频输出：0.9MHz（最小）

    内置分频器：

    可选版本：f0，f0 / 2，f0 / 4，f0 / 8，f0 / 16，f0 / 32，f0 / 64

    -40℃至85℃的工作温度范围

    待机功能

    待机模式下高阻抗，振荡器停止

    CMOS输出占空比（1/2VDD）

    50±5％输出占空比

    15pF输出驱动能力

    输出：三态

    内置电容器Cg，Cd，内置反馈电阻

    晶圆形式（AT5027AXWF）

    芯片形式（AT5027CXDE和AT5027BXDE）

    SOT23-6L封装，符合欧盟RoHS要求，无铅

应用

•     3.2×2.5、2.5×2.0、2.0×1.6尺寸的微型晶体振荡器模块

•     微型计算机，DSP时钟

•     通讯设备

•     各种系统时钟

•     蜂窝电话和便携式电话

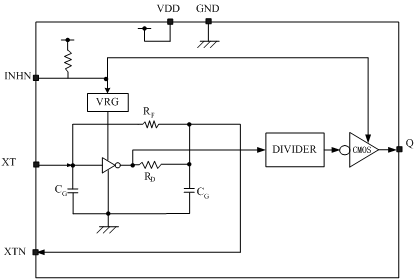

功能块
