概要

    本芯片是单芯片32768晶体振荡电路芯片，32768晶体配合AT32KHz芯片电路可直接输出32768方波时钟。芯片电路采用限振幅振荡电路结构，具有起振电压低、超低功耗、晶体起振波形稳定可靠、抗干扰能力强等特点。使用AT32KHz芯片电路，空载状态下32768石英晶体约在1V工作电压即可起振，石英晶体的起振振幅约为0.4V~0.6V，经过芯片电路内部集成32768时钟整形放大电路，芯片可直接输出32768方波时钟。芯片32768时钟输出的驱动能力为1~5mA。

    AT32KHz晶振振荡电路采用Pierce结构。振荡电路的工作电流由振幅控制电路提供,而工作电流的大小由振幅控制电路检测振荡电路的输出振幅来决定。电路的基本工作原理是：电路上电时,振荡输出为零，此时振幅控制电路输出比较大的电流，振荡电路迅速起振，振幅逐渐增大，振幅控制电路随之降低输出电流；当振幅达到设定值时，振幅控制电路的输出电流不再降低，电路维持在这个状态，输出振幅保持不变。通过工作电流来控制振幅，一方面电路的工作点比较稳定，另一方面振幅受限后，非线性作用的影响降低，因此频率稳定性得到提高。同时工作点的稳定也使工作电流随电压的变化小，有效降低了功耗。另外利用振幅到电流的反馈机制，电路能够根据晶体和工艺参数的变化自动调节工作点。

引脚配置

 AT32KHz-SOT23-6（A版）                       AT32KHz-SOT23-5（B版）

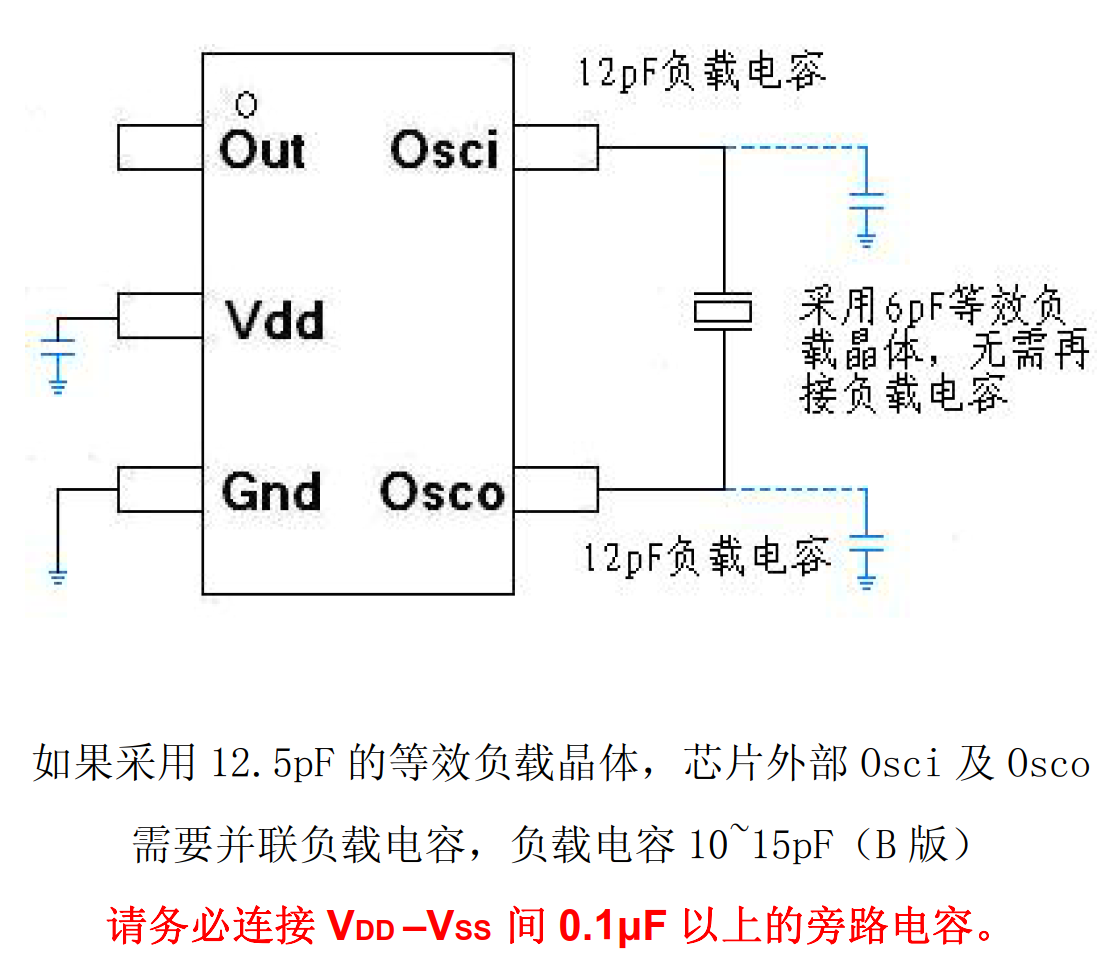

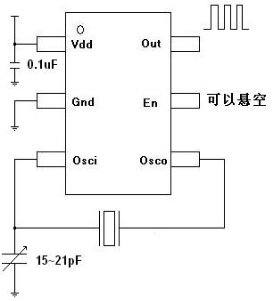

典型应用电路
