特性

    内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器

    有正转/反转/停止/刹车四个功能

    低待机电流 (typ.0.1uA)

    宽工作电压范围，适用于锂电池供电(2.5V~5V)

    500mA 电流输出能力(V_DD=4V,RL=5Ω)

    AT6216 内置带迟滞效应的热保护功能 (TSD)

    CMOS 输入，输入无需额外限流电阻

    人体模式 ESD 等级 2.5KV

    采用 SOT23-6 微型封装

典型应用

    玩具直流电机驱动

    IR-CUT驱动

    遥控玩具飞机舵机、尾翼马达驱动

引脚分配

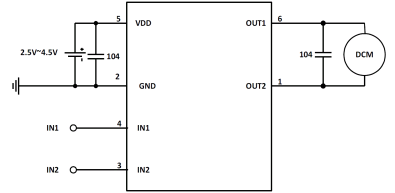

典型应用图
