产品概述

    AT9110是为控制和驱动电机设计的双通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC中，使外围器件成本降低，整机可靠性提高。该芯片输入端兼容TTL/CMOS电平，具有良好的抗干扰性；两个输出端能直接驱动电机的正反向运动，它具备较大的电流驱动能力，每通道能通过750mA~800mA的持续电流，峰值电流能力可达1.5A~2A；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上更加安全可靠。AT9110被广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路上。

主要特性

    低静态工作电流

    宽电源电压范围：2.5V~18V

    每通道具有800mA连续电流输出能力

    较低的饱和压降

    输出具有正转、反转、刹车和高阻四种状态

    TTL/CMOS输出电平兼容，可直接连CPU

    输出内置钳位二极管，适用于感性负载

    控制和驱动集成于单片IC之中

    具备管脚高压保护功能

    芯片集成热关断保护功能模块

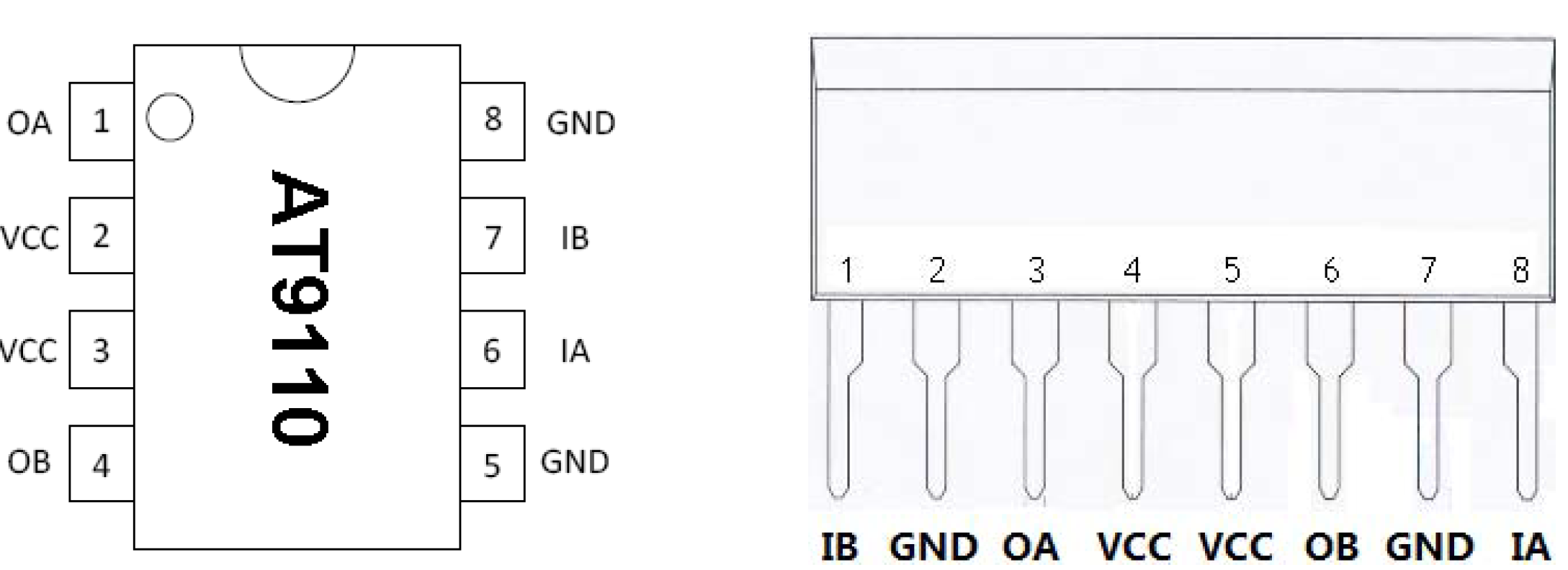

    SOP8、DIP8、SIP8封装

应用真值表

典型应用电路
