概述

    AT8575 是一款低功耗CMOS、I2C 并行口扩展芯片。它通过两条双向总线（I2C）可使大多数MCU实现远程I/O口扩展。该器件包含一个16 位准双向口和一个I²C总线接口。AT8575 电流功耗很低，并且端口输出可锁存，同时具有大电流驱动能力，可直接驱动LED。它还带有一条中断线（INT），可与MCU 的中断逻辑端相连。通过INT发送中断信号，远程I/O口可以不必经过I2C总线通信就可通知MCU 是否有数据从端口输入。这意味着AT8575可以作为一个简单的从器件。

    每个通过AT8575传输的数据必须由偶数个字节组成，字节的传输按照如下规律：

    第一个字节传输到P07～P00，第二个字节传输到P17～P10，然后第三个字节传输到P07～P00，依次类推。

主要特性

•     工作电压——2.5～5.5V

•     低备用电流（≤10μA）

•     I²C并行口扩展电路

•     400kbits/s的快速I2C总线

•     开漏中断输出

•     支持I²C总线的16位远程I/O口

•     与大多数MCU 兼容

•     端口输出锁存，且具有大电流驱动能力，可直接驱动LED

•     3个可编程地址引脚，可寻址8 个器件

•     SSOP24 封装形式

•     与PCF8575兼容

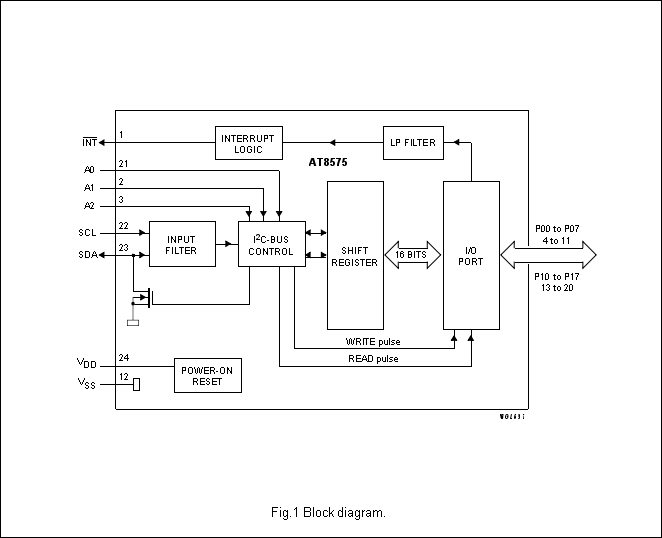

框架构图
