AT8574
Part Number Description Number of I/Os Standby Current Max Output device current Default POR Output State Hardware Reset input Configuration Registers I/O Pull-Up Number of Device Address Cross Reference Max frequency (kHz) I2C Adress Vcc Range(V) Interrupt 5V-to lerant I/O Output type max I/O voltage tolerance Pin/Package
AT8574 8 2.5μA 25mA Hi-Z Input Weak PU 8 PCF8574 100 0100xxx 2.3~5.5 Quasi-Output 5.5V SOP16L SOP16L(W)

概述

    AT8574/8574A是一款低功耗CMOS的I2C 并行口扩展芯片。它通过两条双向总线(I2C)可使大多数MCU实现远程I/O口扩展。该器件包含一个8位准双向口和一个I2C总线接口。AT8574/8574A电流功耗很低,并且端口输出将被锁存,同时具有大电流驱动能力,可直接驱动LED。它还带有一条中断线(INT)可与MCU的中断逻辑端相连。通过INT发送中断信号,远程I/O口不必经过I2C总线通信就可通知MCU是否有数据从端口输入。这意味着AT8574/8574A可以作为一个简单的从器件。

    AT8574与AT8574A的区别仅仅在于器件地址不同。

主要特性

  •     工作电压2.5~6.0V

  •     低备用电流(≤10μA)

  •     I2C并行口扩展电路

  •     开漏中断输出

  •     支持I2C总线的8位远程I/O口

  •     与大多数MCU 兼容

  •     端口输出锁存,且具有大电流驱动能力,可直接驱动LED

  •     3个可编程地址引脚,可寻址8个器件

  •     有DIP16、SO16和SSOP20封装形式

  •     与PCF8574/8574A兼容

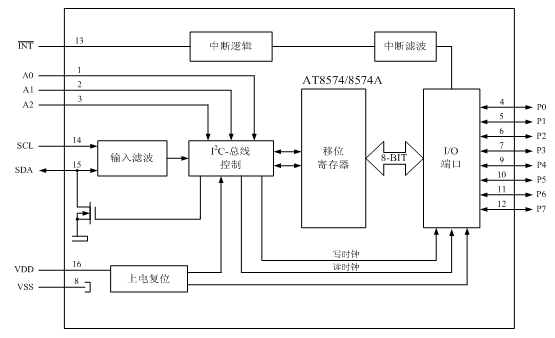

功能模块图
