概述

    AT13085E为+5.0V供电、具有±15kV ESD保护的RS-485/RS-422收发器，包含一路驱动器和一路接收器。器件内置失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果禁用挂接在终端匹配总线上的所有发送器(高阻)，接收器将输出逻辑高电平。AT13085E具有热插拔控制，在上电或带电插入时可以消除总线上的故障瞬变信号。

    AT13085E具有低摆率驱动器，以减小EMI和由于不恰当的电缆端接所引起的反射，实现高达500kbps的无差错数据传输。AT13085E可理想用于半双工通信，在空载或驱动器禁用时的满载情况下，仅消耗1.2mA的电源电流。AT13085E的接收器具有1/8单位负载的输入阻抗，总线上可以挂接多达256个收发器。AT13085E采用8引脚SOP8、MSOP8和PDIP8封装。

特点

•     +5.0V供电

•     RS-485/RS-422 I/O引脚具有增强型ESD保护：±15kV人体模式

•     真正的失效保护接收器，兼容于EIA/TIA-485

•     DE与RE采用热插拔输入结构

•     强大的摆率控制功能有助于实现无差错数据传输

•     低电流关断模式

•     总线上允许挂接多达256个收发器

•     提供工业标准的8引脚SO和PDIP封装

应用范围

•     电表等能量测量网络系统

•     电流反相器

•     工业自动应用，工业处理控制

•     增效自动网络体系

•     电池上电应用

•     无线电通信设备

•     仪表

•     Profibus

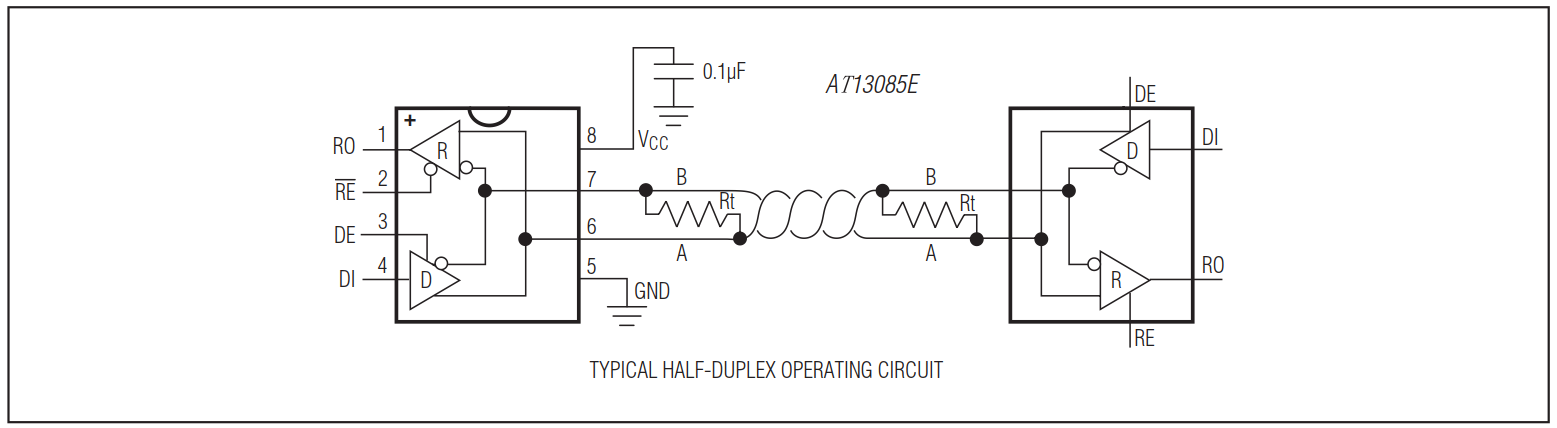

典型应用电路
