概述
AT8565是一款CMOS实时时钟芯片，通过双线与CPU相连，可以连续向CPU发送时钟和日历信息。AT8565能够提供各种周期性的中断时钟脉冲，并支持长时间的中断输出（可达一个月），而且通过2套内部报警系统提供包括星期，小时，分钟的中断输出。它的振荡电路是恒压驱动的，因而有很小的电压波动和很小的电流损耗（3V时的典型值为0.5μA）。AT8565提供一个晶振停振监测功能，可以在通电或其他场合下确认日历和外部微机的32kHz时钟输出量。（Nch.集电极开路输出）。它也含有一个时间校正电路根据CPU提供的信号来校正晶振中的频率误差，可以从32.768kH或者是32.000kHz的晶振类型中选择。
AT8565采用了8引脚的紧凑和超薄的SSOP、MSOP8以及SOP8封装，如果您要求用于小尺寸和低功耗的场合，AT8565将是您的最佳选择。
主要特性
工作电压范围：1.45V～6.0V;
最小工作电流：0.5μA（典型值）（3V电压，25℃时，最大值为0.9μA; 3V电压，-40～85℃时，最大值为1.0μA）;
双线与CPU相连（I2C总线接口最高工作频率400kHz,7位地址）;
内置时间寄存器（时，分，秒）和日历寄存器（年，月，日，星期）采用BCD编码;
多种周期性的中断输出（中断周期可以从一个月到一秒变化）;
两套独立的报警系统（星期，小时，分）;
晶振中断监测内部数据的合法性;
可输出32.768kHz(32.000kHz)的时钟（由寄存器控制）;
秒校正±30秒;
自动闰年识别（可以支持到2099年）;
自由选择12小时/24小时显示模式;
内部振动稳定电容;
高精度的时间校正电路;
32.768 kHz或32.000kHz的晶振均可以使用;
CMOS逻辑工艺;
8引脚的SSOP、MSOP8封装及SOP8封装
管脚兼容PCA8565；
应用
本产品功能多样，采用表贴封装形式，最适用于各种手机，携带终端及其他小型电子机器等。
通讯产品（外功能电话，手机，PHS）
办公用品（传真机，便携式传真机）
电脑（台式机，移动PC，PDA产品，电子笔记，视频游戏）
视频产品（手提视频产品，摄像机，照相机，数码相机，遥控器）
家庭应用（电饭锅，电烤箱）
其他（汽车导航系统，多功能手表）

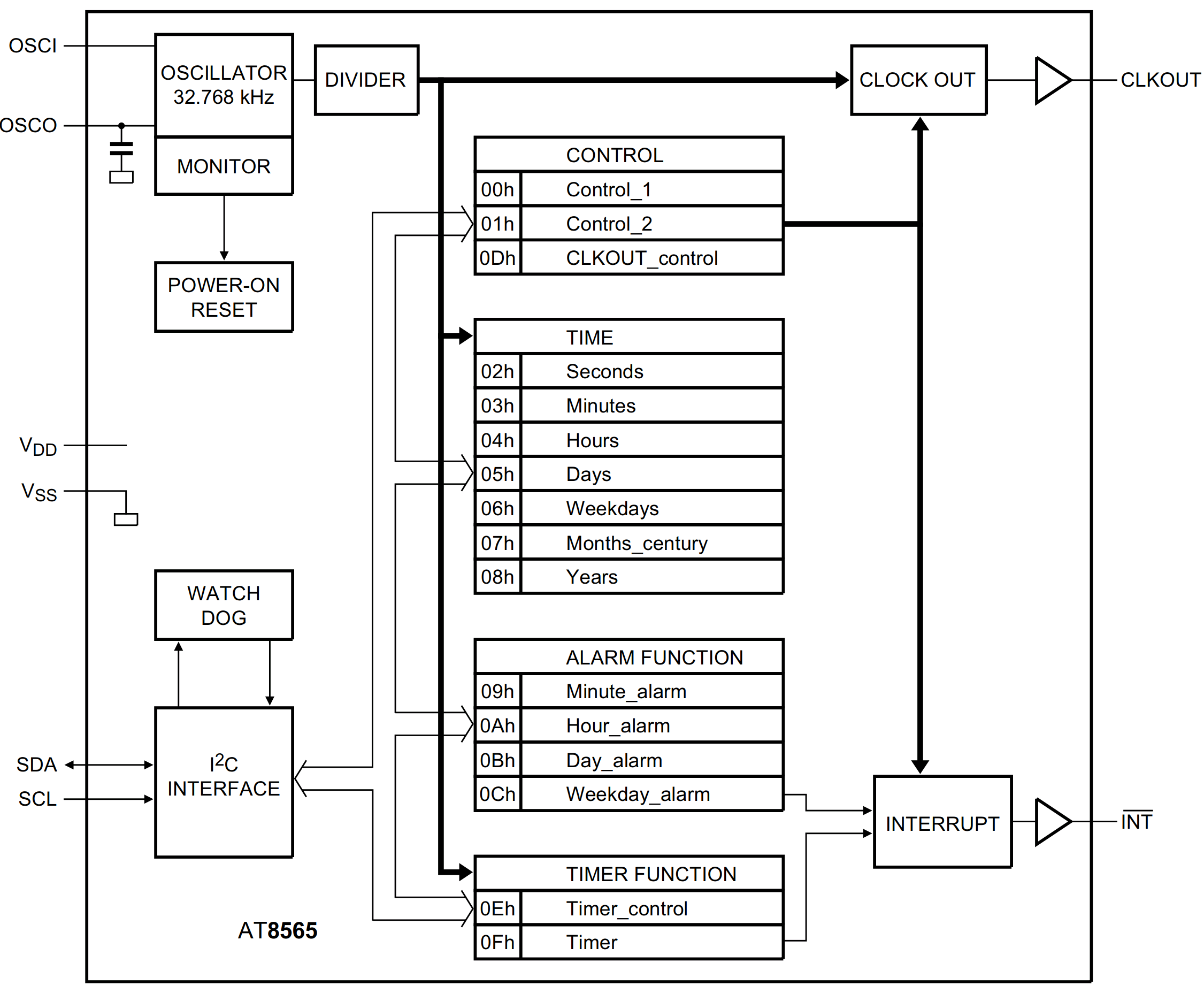

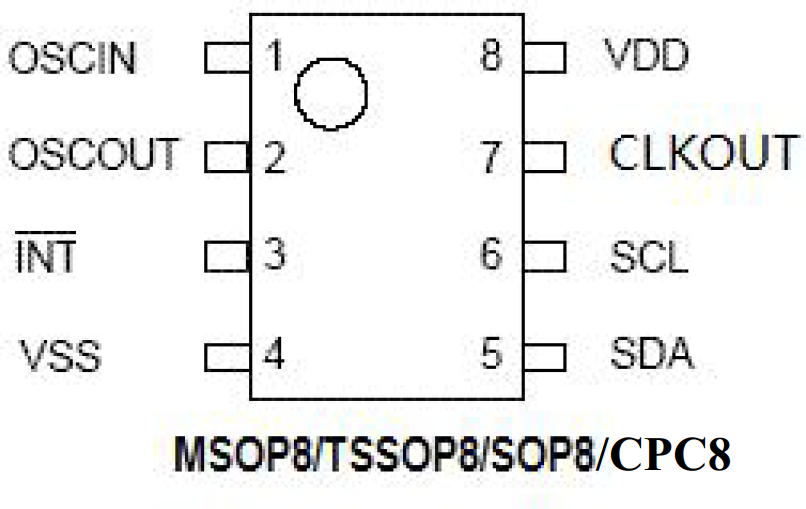

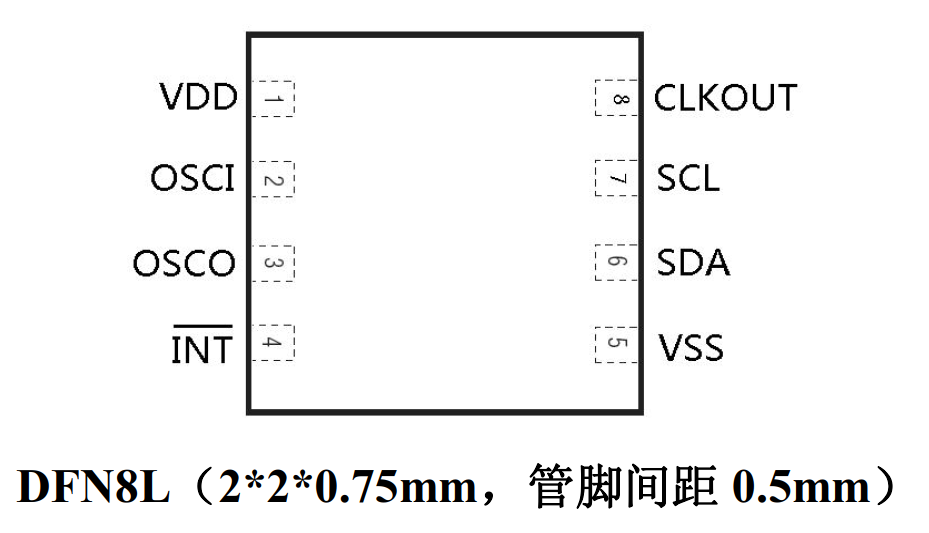

引脚配置
引脚功能
符号
| 引脚号 | 描述 |
OSCO | 1 | 32768晶振输入管脚 |
OSCO | 2 | 32768晶振输出管脚，连接标准的32.768kHz石英晶振。该内部振荡器电路是针对等效负载电容为6pF电容（CL）32768晶振设计的。AT8565也可通过外部的32.768kHz的振荡器驱动。在该设置下，OSCI引脚接外部振荡信号，OSCO引脚悬空。 |
INT | 3 | 中断输出（开漏） |
VSS | 4 | 地 |
SDA | 5 | 串行数据I/O（开漏） |
SCL | 6 | 串行时钟输入 |
CLKOUT | 7 | 32768时钟输出 |
VDD | 8 | 正电源 |
注：请务必连接VDD–VSS 间0.1μF以上的旁路电容。
典型应用电路
