AT85163
Part Number Description Integrated crystal Temperature compensation Bckup power User RAM (bytes) Cross Reference Power supply voltage (V) Timing current (typical) Clock format Crystal CL (pF) Trickle charge Alarm / Interrupt Square wave output (Hz) Clock calibration function Power down Oscillation stop detection Working temperature range (℃) Pin/Package
AT85163 PCF85163 1.0~5.5 0.6μA (5V) HH:MM:SS 12.5 1﹣A Programmable (open drain) -40 to +85 SOP8、DIP8、TSSOP8、MSOP8

概述

    AT85163是武汉芯景科技有限公司最新推出的CMOS实时时钟/日历芯片。它内置一个包括世纪/年/月/日/时/分/秒的计时器,在电路中起到钟表的作用。系统可以设置和读取AT85163中存放的当前时间,从而对数据进行相应处理(例如计费、显示、记录等)。AT85163通过先进的I2C总线接口与系统之间串行传送数据,比起采用并行总线的方案大大减少电路板上的布线数目,非常适合于复杂系统。

    AT85163目前提供DIP-8、SOP-8、TSSOP-8、MSOP-8四种封装形式,可应用于移动电话类通讯产品、便携仪器、电信计费、考勤机、电脑主板、微机外设等等一切与计时有关的电子产品中。

器件特性

    宽工作电压范围:1.0~5.5V

    低休眠电流典型值为0.25μA

    具有世纪标志,可工作于1900-2099年

    I2C总线频率最高达400KHz

    时钟输出的频率可编程选择32.768KHz/1024Hz/32Hz/1Hz

    内含报警和定时器

    具备低电压检测和上电复位失效功能

    与Philips公司的PCF85163完全兼容

引脚排布及说明

引脚名

引脚号

说  明

OSCI

1

接32.768KHz晶振的一个引脚,频率微调电容应加在此引脚;也可引入外部振荡器信号

OSCO

2

接32.768KHz晶振的另一个引脚。OSCI引脚引入外部振荡器信号时,该引脚应悬空

INT

3

中断输出(开漏),用于向MPU告警或报告定时时间到

VSS

4

SDA

5

串行数据I/O(开漏)

SCL

6

串行时钟输入(开漏)

CLKOUT

7

时钟输出(开漏)

VDD

8

正电源

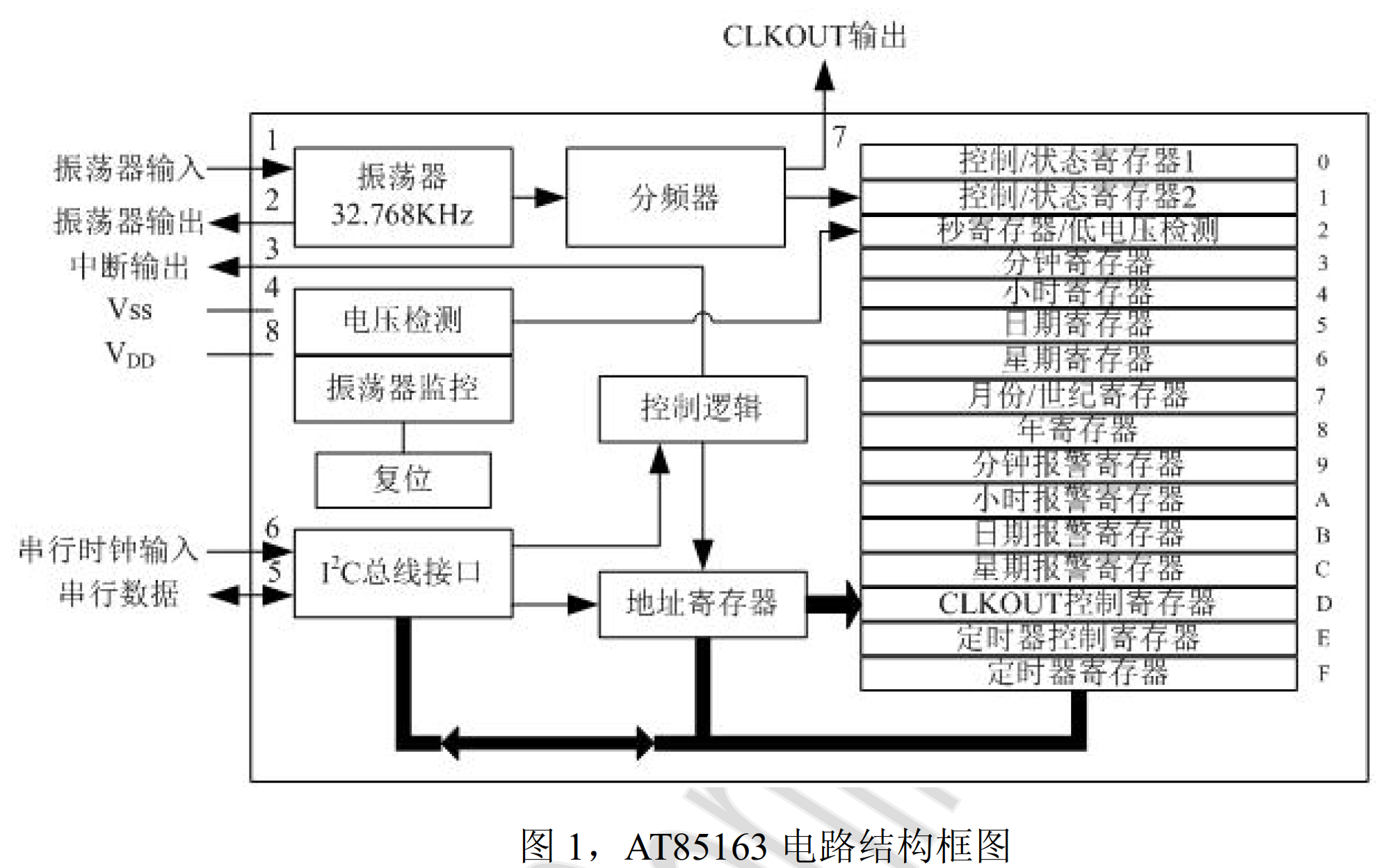

电路机构框图
