描述

    AT8390是可以在超低消耗电流、宽工作电压范围内工作的2线CMOS实时时钟IC。工作电压为1.3 ～5.5 V、可适用于从主电源电压到备用电池电压的宽幅电源电压。通过0.25A的计时消耗电流和宽范围的计时电源电压，可大幅度地改善电池的持续时间。在使用备用电池工作的系统中，内置的自由寄存器可作为用户备用存储器来使用。在主电源切断前存储在寄存器中的信息，可在电压恢复后的任何时候读出。本产品因为内置了时钟校正功能，所以可以在很宽的范围内校正因振荡电路的频率偏差所导致的时钟数据的提前或滞后。通过此功能和温度传感器的结合，可根据温度变化来对时钟进行校正，从而实现不受环境温度影响的高精度的计时功能。

特点

•     低消耗电流：0.25μA典型值(V_DD=3.0V,Ta = 25℃)

•     宽工作电压范围：1.3 ～5.5 V

•     内置时钟校正功能

•     内置用户自由寄存器

•     2线(I²C-bus)方式的CPU接口

•     内置报警中断器

•     内置低电源电压检测及电源接通时的标记生成电路

•     内置到2099年为止的自动日历，闰年自动运算功能

•     内置稳压电路

•     内置32.768 kHz石英振荡电路(Cd内置，Cg外接)

用途

•     便携式游戏机设备

•     便携式AV设备

•     数码相机

•     数码摄像机

•     电子式电子测量仪

•     DVD录像机

•     电视机，录像机

•     携带电话，PHS

•     汽车导航

封装

•     8-Pin SOP (JEDEC)

•     8-Pin TSSOP

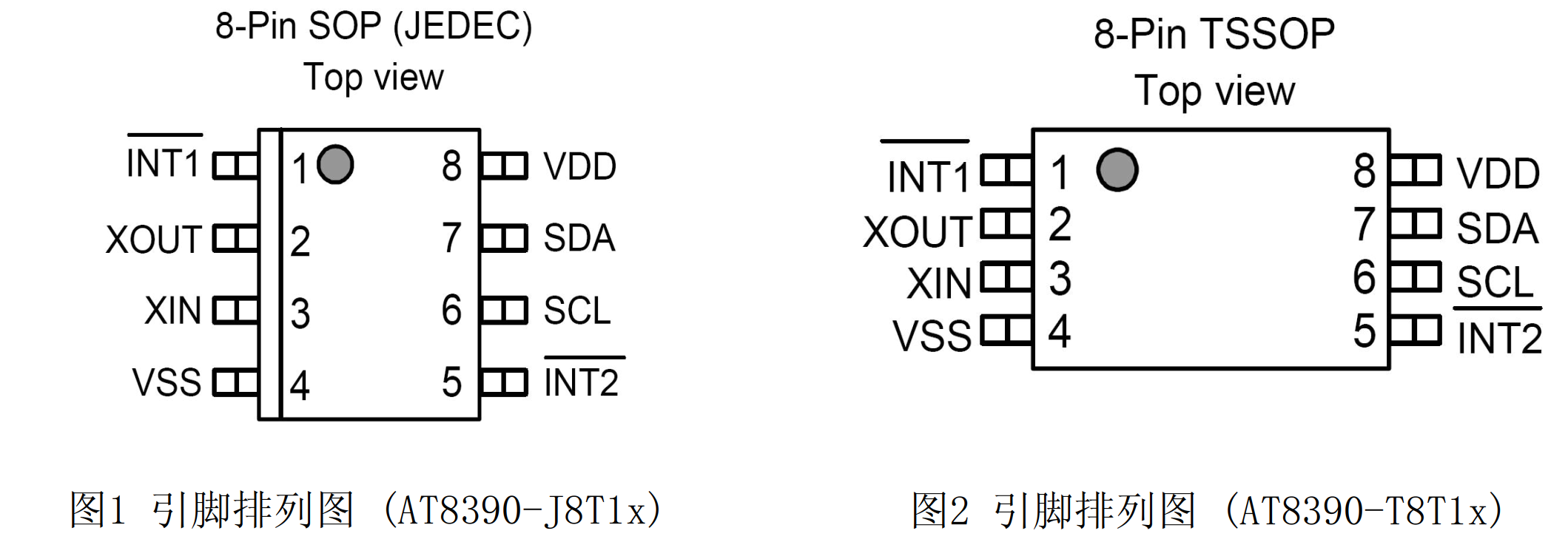

引脚排列图
