概述

    AT8307串行实时时钟（RTC）是低功耗、全二-十进制码（BCD码）、带56字节非易失SRAM的时钟/日历芯片。地址与数据通过2线双向总线串行传送。时钟/日历可以提供秒、分、时、日、星期、月、年信息。对于少于31天的月份，到每月的最后一天会自动进行调节，包括闰年修正。该时钟可以通过AM/PM指示器工作在24小时模式或12小时模式。AT8307具有一个内部电源感应电路，可以检测到电源失效，并自动转换到备用电源。

应用领域

•     手持装置（GPS、POS机）

•     消费类电子（机顶盒，数字录音机、网络设施）

•     办公设备（传真机、打印机、复印机）

•     医疗（葡萄糖计、配药计）

•     电信（路由器、交换机、服务器）

•     其它（公用电表、售货机、温控装置、调制解调器）

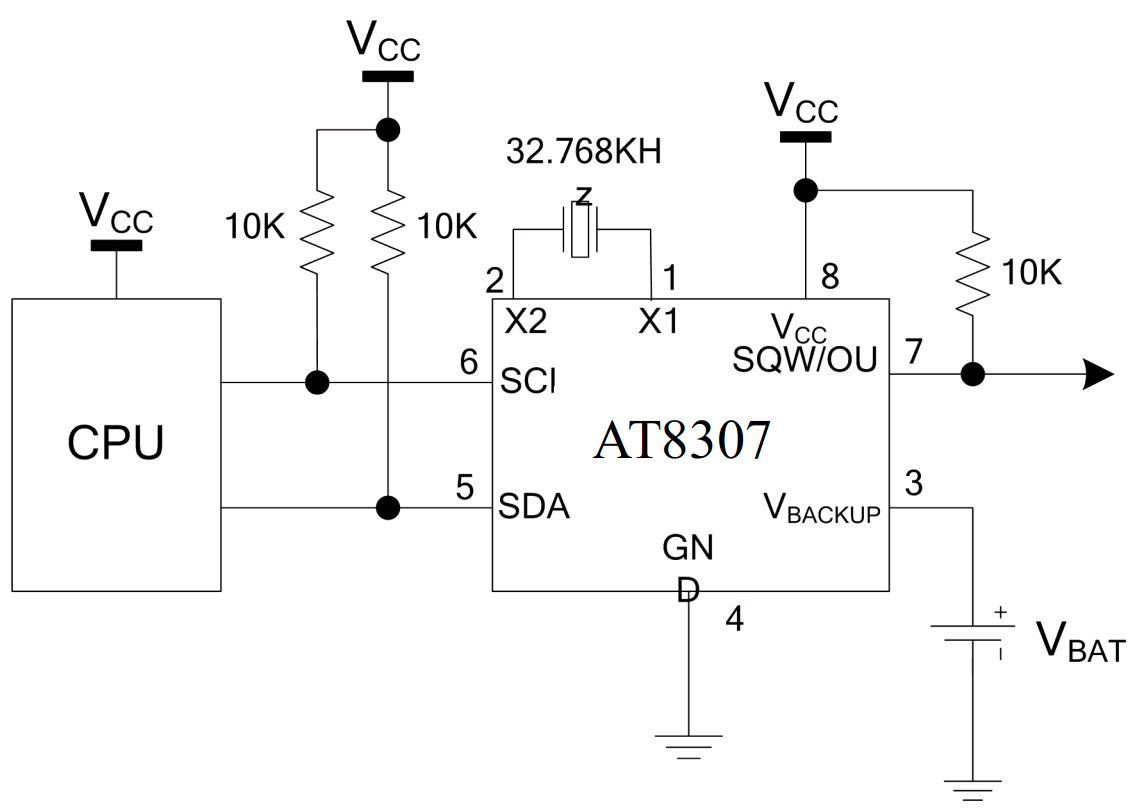

• 典型电路

特性

•     实时时钟（RTC）记录秒、分、时、星期、日、月、年信息，具有闰年补偿功能，可有效到2100年

•     I²C串行接口

•     2个日历闹钟

•     可编程方波输出信号

•     56字节备用电池NV RAM可为数据提供存储空间

•     软件时钟校准

•     自动掉电检测和转换电路

•     振荡器停止标志

•     备用电池模式下，耗电少于500nA

•     引脚排列及功能可兼容DS1307

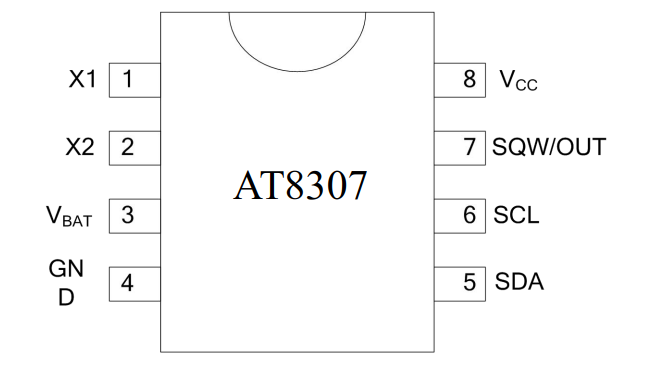

引脚分配
