概述

    AT3300多功能六串口通讯芯片为智能异步串行数据链路收发器，包含有六路独立的收发器，最高工作时钟为80MHz，通过配置内部的波特率选择寄存器可产生多种类型的波特率。智能数据链收发功能配合接收和发送缓存可自动完成通讯协议的实现，包括自动帧格式识别、自动添加（发送时）或删除（接收时）帧头、自动添加（发送时）和解算（接收时）校验和等工作，极大地减少了软件开销。

AT3300提高了芯片的可容许的最高输入时钟主频，可以提供更高速率的通讯速度；并简化为单一+3.3V直流供电；且进一步降低了芯片的功耗，在额定工作状态下，AT3300芯片的工作电流≯10mA，功耗≯33mW。AT3300提高了芯片对供电电源变化的容忍度至±15%，即AT3300芯片在+2.8V～+3.8V范围内可正常工作。AT3300的正常使用的温度范围是（-40℃~+85℃）。

功能指标

    内含六路独立寄存器设置，全双工UART通道；

    外部时钟输入最高为80MHz；

    内部波特率发生器；在80MHz时钟输入时，最高波特率5MBuad；

    内部缓存，接收256字节，发送256字节；

    智能数据链路帧格式的自动解算和合成；

    支持中断与查询模式；

    +3.3V供电。

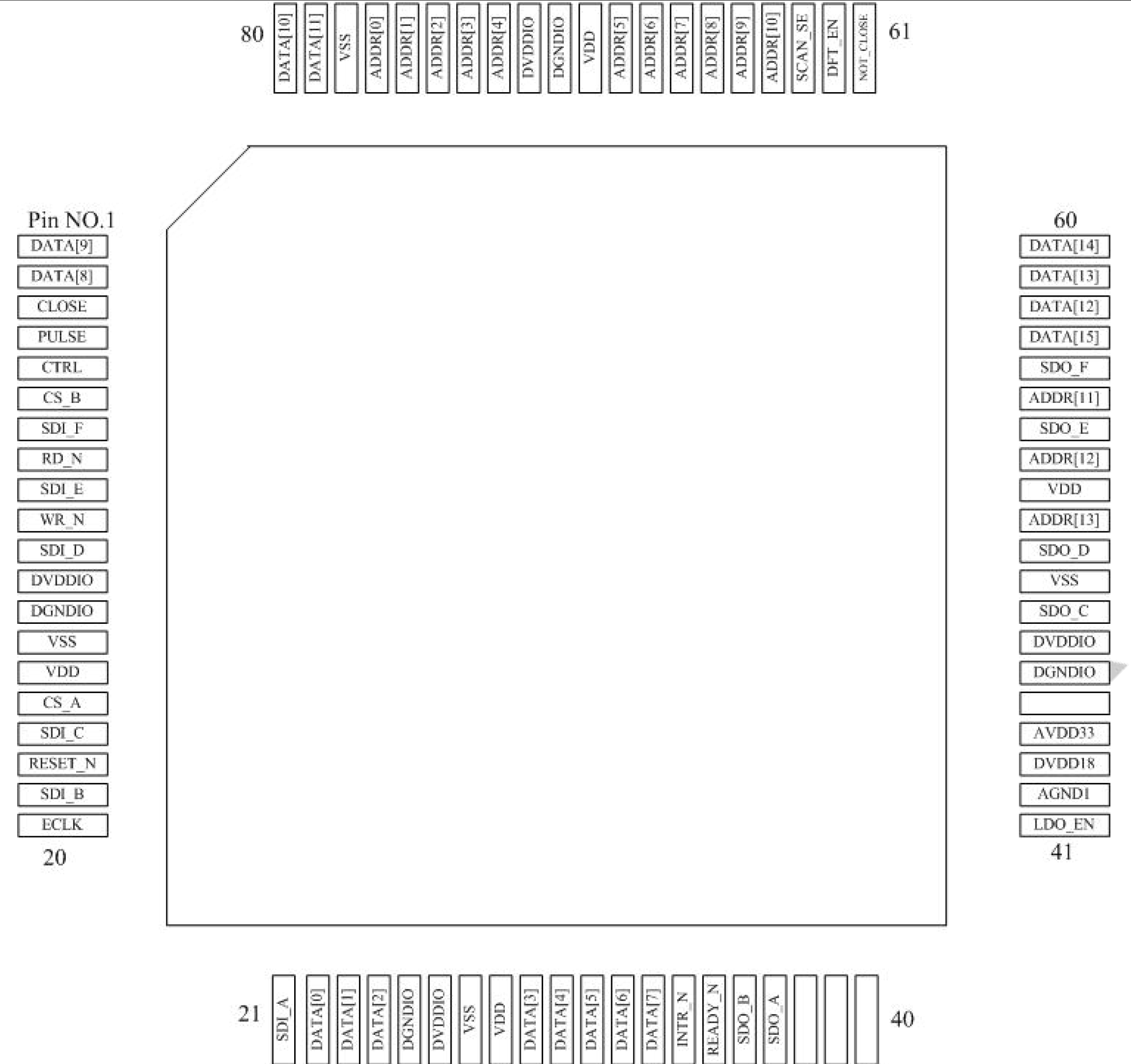

引脚图
