概述

    AT13487E/AT13488E是+5V、半双工、具有15kVESD保护的RS-485/RS-422收发器，包含一路驱动器和一路接收器。AT13487E/AT13488E具有热插拔功能，可以消除上电或热入插时总线上的故障瞬态信号.AT13487E/AT13488E具有 Analogtek专有的 Autodirection控制功能，这种结构使其能够理想用于多种场合，如比隔离RS-485口端，这种情况下，驱动器输入与驱动器使能信号相配合，共同驱动差分总线。AT13487E提供限摆率驱动器，能够降低EMI和不恰当无误500的kbps达反射，实现速率高的接所引起端缆的电码数据传输;AT13488E没有限制驱动器摆率，数据传输速率可16达MbDs.

    AT13487E/AT13488E接收器输入阻抗为1/4单位负载，允许多128达个收发器挂接在总线上，两款器件均用于半双工通信。所有驱动器输出提供±15kV人体模式ESD保护,AT13487E/AT13488E采用8引脚SO封装，工作于--40°C to +85°C扩展级温度范围。

应用

    隔离型RS-485接口

    电表

    工业控制

    工业电机驱动

特性

    +5V工作电压

    Autodirection控制在传输过程中可自动使能驱动器

    具有热插拔控制，适合电信应用

    増强摆率限制有助于实现无误码数据传输（AT13487E）

    高速器件(AT13488E)支持高16达Mbps的传输速率

    RS-485  1/O引脚提供増强型±15kV人体模式ESD保护

    具有14单位负载，多达128个收发器可挂接在同一总线 用8引脚SO封装采

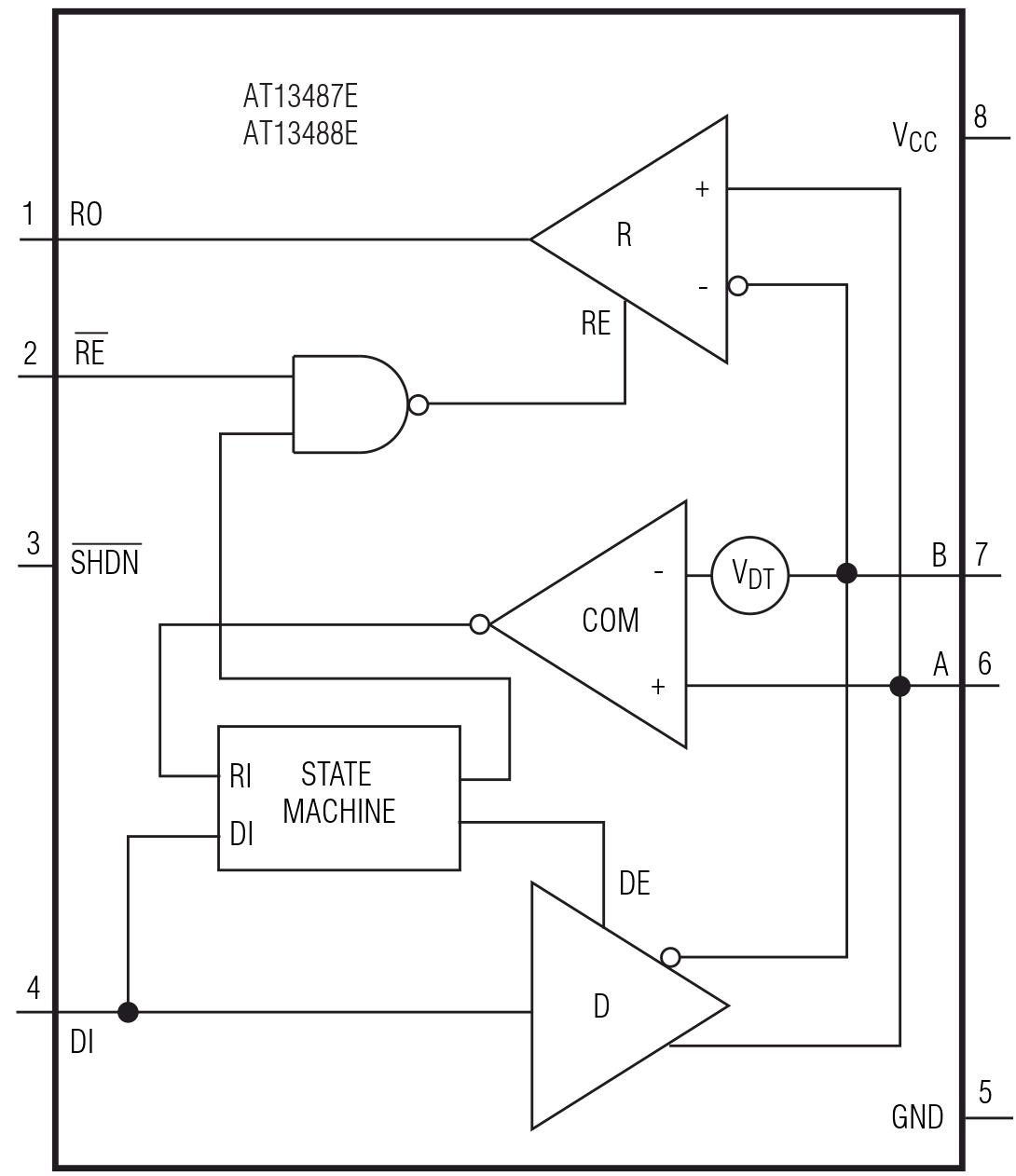

功能框图
