概述

    AT8535是一个低偏差、高性能的单输入CMOS/LVTTL 电平到四对差分LVPECL电平的扇出缓存器。

    AT8535有两个单独的时钟输入，每个单端时钟能接受LVCMOS或者LVTTL输入并将它们转换成差分LVPECL电平。时钟使能管脚可以对输出时钟脉冲复位，时钟选择管脚可以选择不同的时钟输入进行输出。

基本特性

    四通道差分3.3V LVPECL电平输出

    时钟输入可选

    时钟接受的输入电平为 LVCMOS和 LVTTL

    最大输出频率: 300MHz

    通道之间的输出偏差: 30ps (maximum)

    芯片之间的输出偏差: 200ps (maximum)

    传输延时: 1.65ns (maximum)

    3.3V 电源电压

    -45°C to 85°C 工作温度

    无铅包装，满足RoHS标准

    兼容ICS8535-01（当仅使用晶振而不使用晶体时，也兼容ICS8535-31）

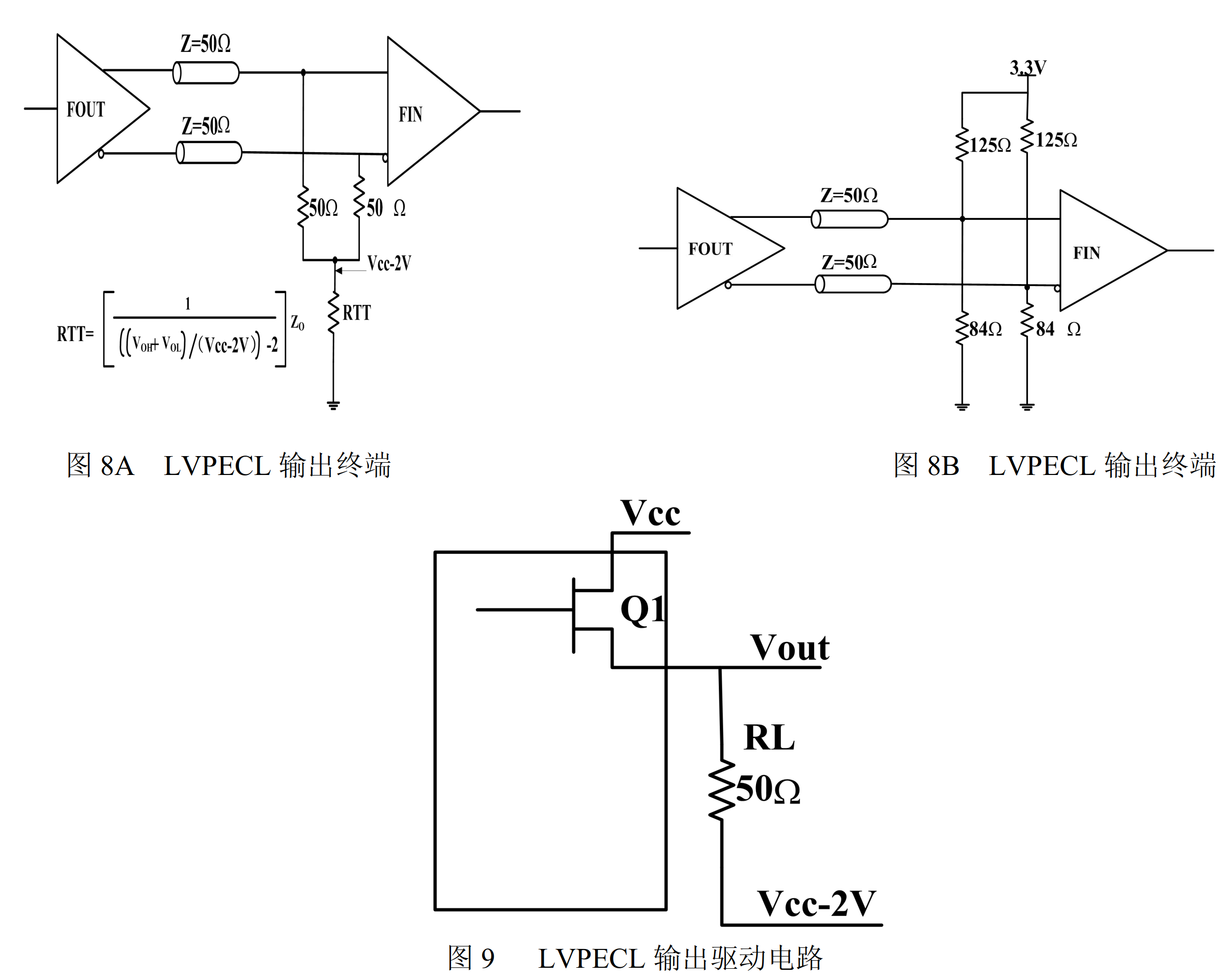

芯片典型应用电路
