概述

AT3048是一款四通道多点低压差分信号（MLVDS）接收器芯片，工作速率可达250Mbps。芯片使用单电压的3.3V供电，每通道内置一个差分接收器。芯片遵循MLVDS标准协议TIA/EIA-899。

接收器接收MLVDS电平，输出单端CMOS/TTL电平，输入共模范围可从-1V到3.4V。MLVDS协议规定了两种接收器类型，I类接收阈值为0，带25mV迟滞，没有输入信号时确保输出不会误翻转；II类接收阈值有典型值为+100mV的偏移（offset），在总线输入开路、闲置等特殊情况下，可确保输出为固定态；xFSEN管脚用来选择每个通道接收器类型。接收器输出也采用的适当的翻转速率，以减小EMI效应和串扰。

功能特点

    低压差分30Ω到55Ω接收器

    250Mbps传输速率

    每个接收器均有独立的使能控制

    遵循MLVDS协议TIA/EIA-899

    I类接收器阈值0带25mV迟滞

    II类接收器阈值+100mV的偏移，以适用总线开路、闲置等特殊情况

    3.3V单电源供电

    -1到3.4V接收器共模范围，可用于含2V地噪声的数据传输

    关闭或电源低于1.5V时，总线为高阻态

    低功耗CMOS设计

    48 PIN QFN封装

    工作温度范围：−40℃ ~ +85℃

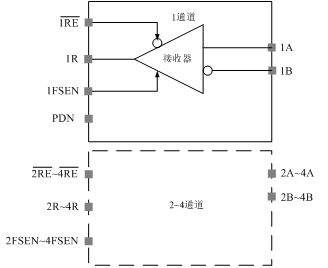

框图

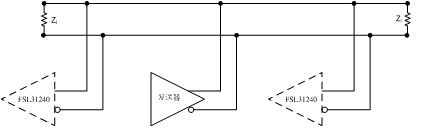

典型电路图
