概述

AT3002是一款低功耗、低噪声、高速的单通道差分线性接收器芯片，该芯片利用低压差分信号（LVDS）技术，支持400Mbps (200MHz) 以上的速率。

AT3002接收LVDS电平（典型幅度为350mV），输出CMOS电平。支持输入开路、短路及端接电阻失效安全，保持输出为高电平。

    对于高速点对点的PECL/ECL应用，AT3002为用户提供了一个新的选择。

功能特点

    400Mbps (200 MHz)以上的传输速率50ps差分延迟偏差（典型值）

       2.4ns传输延迟最大值

       3.3V单电源供电

    掉电后LVDS输入端呈高阻态

    低功耗设计（12mW@3.3V）

    兼容5V LVDS信号

    接收典型值350mV低压差分信号

    支持输入开路、短路和端接电阻的失效安全

    符合ANSI/TIA/EIA-644标准

    工作温度范围：-40℃ ~ +85℃

    5 PIN SOT-23-5封装

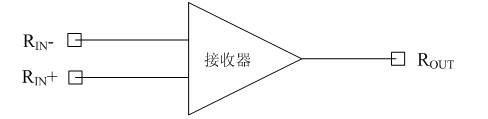

框图

电路应用
