概述

    AT25MB100TSQ是一款设计用于背板冗余或者线缆驱动等场合，带信号调节功能的2:1复用器和1:2扇出缓冲器。

    信号调节功能包括输入均衡器和可编程输出预加重驱动器，此功能可以使高达1.25Gbps的数据在FR4背板上传输。每个输入端口都有一个2级可调的均衡器，用来降低由于电路板布线引起的码间干扰（ISI）。所有的输出端口均配有4级可调的预加重驱动器，用于补偿因为长FR4背板或者线缆衰减引起的传输损耗，有效降低信号的决定性抖动。连接到线端（Line side）和连接到切换端(Switch side)的预加重驱动器可以分别进行级数控制。

芯片内部提供切换端的输入到输出的环回功能，可以实现全速系统测试。

所有的输入端口和输出端口均有内部100欧姆差分终端匹配电阻。

功能特点

        2:1复用器/1:2缓冲器

    数据速率：最高1.25Gbps

    对1.25Gbps信号补偿范围： >40英寸FR4

    独立的2级可调输入端均衡器

    独立的4级可调输出端预加重

    支持AC耦合的差分CML输入和输出

    支持端口环回模式

    片上终端电阻匹配

    CMOS工艺制造

       3.3V供电，1.8V内核供电

    片上集成Regulator

    低功耗，典型功耗值为0.45W

       QFN-36封装（pin-pin兼容DS25MB100 LLP-36封装）

    工作温度范围：-40℃ ~ +85℃

应用范围

    背板或者线缆驱动器

    冗余和信号调节应用

    CPRI/OBSAI

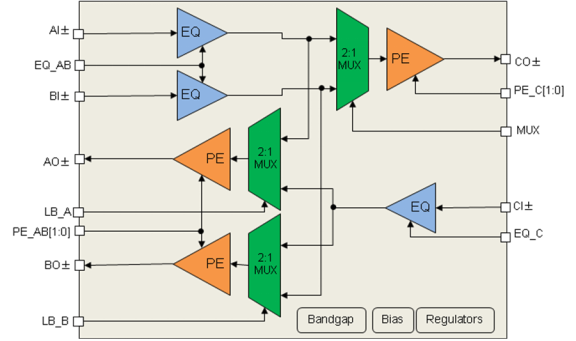

功能模块图
