AT8159
Part Number Description Function Data Rate(Max)(bps) status Vs Core(typ) Rating Vs I/O(typ) Interface Cross Reference Pin/Package
AT8159 2:1/1:2 Mux-DeMux 3.2G Prod 3.3 V Industry 3.3 V LVCMOS, Toggle Pin, TTL AD8159ASVZ TQFP100

概述

AT8159是一款设计用于背板冗余或者线缆驱动等场合,带信号调节功能的端口级二选一复用器和解复用器芯片。每个端口有4个相互独立的数据通道,各通道均支持高达3.2Gbps数据速率。

信号调节功能包括输入均衡器和可编程输出预加重驱动器,此功能可以使高达3.2Gbps的数据在FR4背板上传输。每个输入端口有4个独立通道,每个通道都有一个2级可调的均衡器,用来降低由于电路板布线引起的码间干扰(ISI)。每个输出端口有4个独立通道,每个通道均配有4级可调的预加重驱动器,用于补偿因为长FR4背板或者线缆衰减引起的传输损耗,有效降低信号的决定性抖动。

芯片内部提供端口级的输入到输出的环回功能,可以实现全速系统测试。

提供一个端口的输入和输出互换,方便电路板设计和应用。

所有的输入端口和输出端口均提供内置100欧姆差分终端匹配电阻。

功能特点

    端口级2:1复用器1:2解复用器

    每个端口有4个相互独立的数据通道

    每个数据通道均支持3.2Gbps的数据速率

    每个输入端口配有独立的2级可调均衡器

    每个输出端口配有独立的4级可调预加重驱动器

    可对长达40英寸背板上的3.2Gbps数据信号进行补偿

    支持AC耦合的差分CML输入和输出

    低决定性抖动,典型值为25psp-p支持端口级环回模式

    一组端口的输入和输出互换

       1:2解复用器功能支持单播方式或双播方式

    片上终端电阻匹配

    标准CMOS工艺制造

       3.3V外部供电,1.2V内核供电

    片上集成3.3V1.2V稳压器

    低功耗,在基本配置情况下的典型功耗值为1W

        eLQFP-100 14mmx14mm无铅环保封装(pin-pin兼容AD8159芯片)

    工作温度范围:-40℃ ~ +85℃

应用范围

    低成本冗余开关

       SONET OT-48/SDH-16及更低数据速率

       XAUI(万兆以太网)背板、千兆以太网背板

    光纤通道1.06Gpbs2.215Gbps背板

    InfiniBand背板、PCI-ExpressPCIe)背板

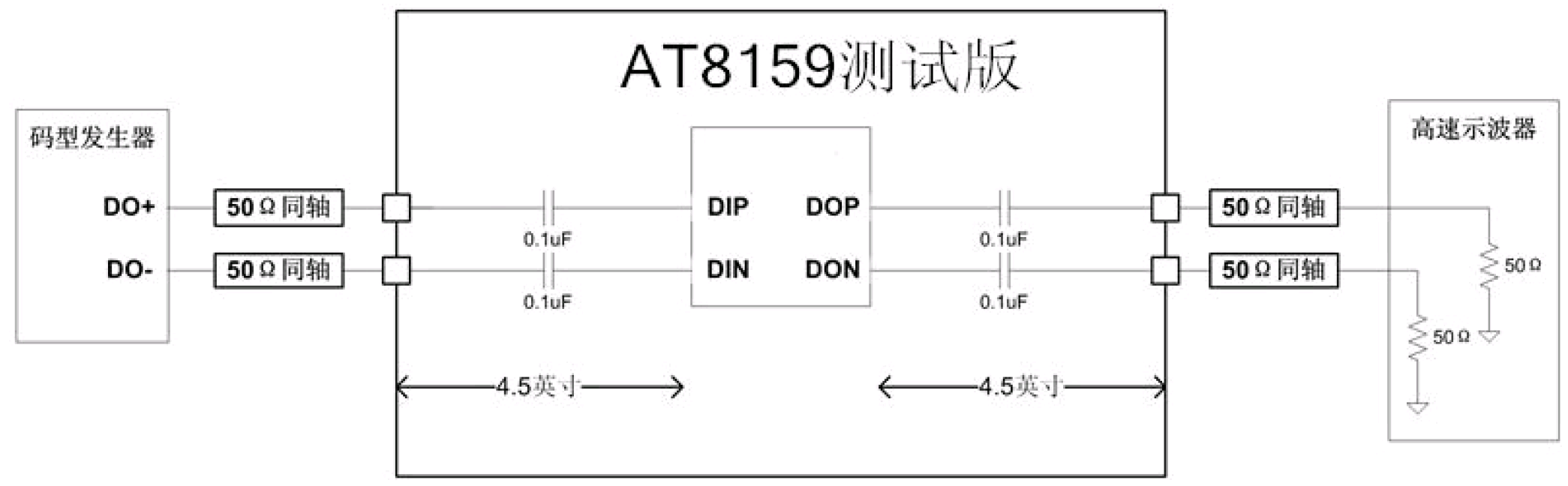

测试电路
