AT74VHC1G50
Part Number Description Vcc Range(v) Status Cross Reference Pin/Package
AT74VHC1G50 Single Non-Inverting Buffer 2.3~5.5 Sample MC74VHC1G50 SOT23-5L

描述

AT74VHC1G50/AT74VHC1GT50 是一个先进的高速 CMOS 缓冲器在微小的足迹封装。该 AT74VHC1G50 有 CMOS 电平输入阈值,而 AT74VHC1GT50 有 TTL 电平的输入阈值。

输入结构提供保护,当电压高达5.5 V 的应用,无论电源电压。这使得该器件可用于 5V 电路到 3V 电路的接口。输出结构还提供保护时, VCC = 0 V 和输出电压超过 VCC 时这些输入和输出结构有助于防止由电源电压造成的设备损坏-输入/输出电压不匹配、电池备份、热插入等。

特点

专为2.0 V 至5.5 V VCC 操作设计

3.5 毫微秒/秒的 TPD 在 5 伏(典型值)

输入/输出过压容忍高达5.5 V

I OFF 支持部分掉电保护

3.0 V 源/汇 8 毫安

可提供 SC - 88A 、 SC - 74A 、 TS OP - 5 、 SOT - 553 、 SO T - 953 和 UD FN 6 封装

芯片复杂度 < 100 场效应管

NLV 前缀的汽车和其他应用程序需要独特的站点和控制更改要求; AEC - Q100 合格和 PPAP 能力

这些器件不含铅、不含卤素/不含 BFR ,并且符合 RoHS 标准

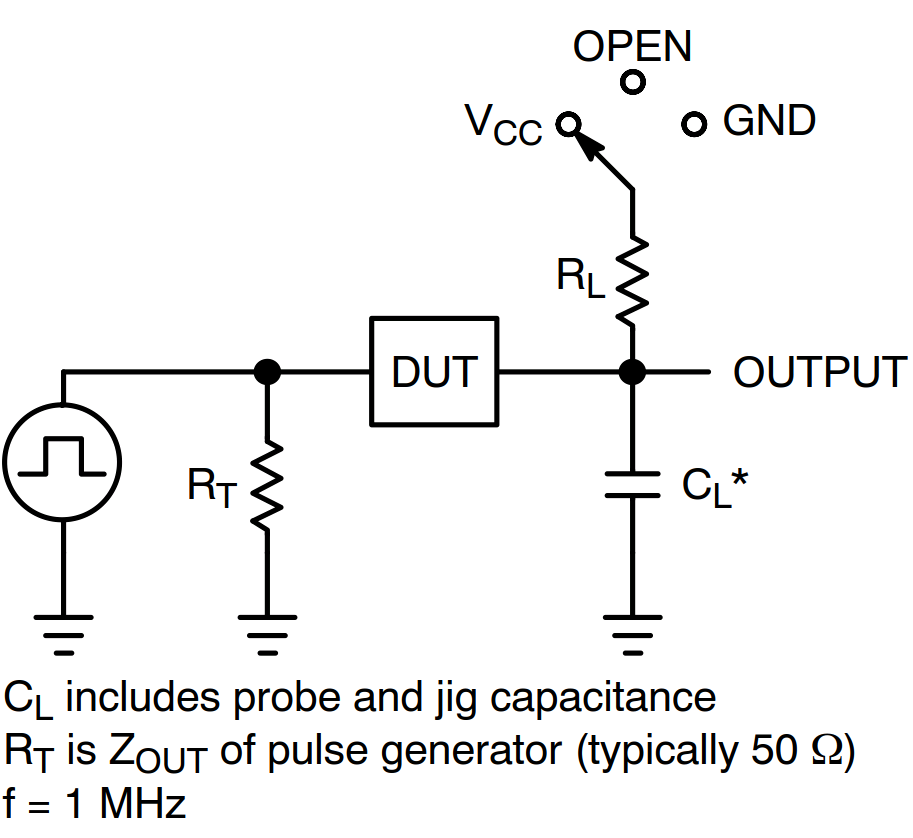

测试电路
